图11-2所示是RC移相式正弦波振荡器。 Q82703Q247B电路中，VT1管接成共发射极放大器，VTI为振荡管，Uo是振荡器的输出信号，为正弦波信号。


    1．直流电路分析
    电路中的电阻R3和R4构成VT1的分压式偏置电路，R5是VT1集电极负载电阻，R6是VT1发射极电阻，VT1具备处于放大状态的直流电路工作条件。VT1工作在放大状态下，这是一个振荡器所需的。
    2．正反馈电路分析
    无论是什么类型的振荡器，必须存在正反馈环节，共发射极放大器具有反相的作用，即输出信号电压与输入信号电压之间相位差为180^。，如若对放大器的输出信号再移相180^。后加到放大器的输入端，那么就移相了360^。，这样反馈回来的信号与输入信号之间是同相的关系，就是正反馈了。这后180^。的相移要靠RC移相电路来实现。
    由RC移相电路工作特性可知，RC电路可以对信号进行移相，每一节RC移相电路对输入信号的相位移最大为90^。，但此时输出信号电压已经为零了，就不能满足振荡的幅度条件了，这样最大移相量不能采用90^。，所以要再移相180^。必须至少要三节RC移相电路。
    电路中，电容Cl和电阻Rl构成第一带RC超前移相式电路，C2相R2构成第二节RC移相电路，C3和放大器输入电阻（由R3、 R4和VT1的输入电阻并联）构成第三节RC移相电路。

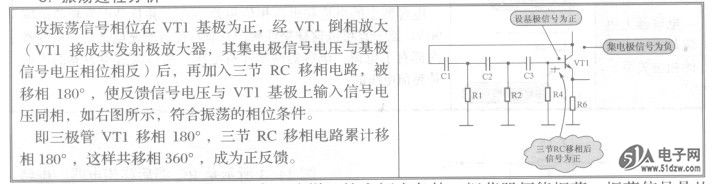

    这三节RC移相电路对信号移相180^。，加上VT1共发射极放大器本身的180^。移相，使VT1集电极经三节RC移相电路后加到VT1基极上原信号相位与基极上原信号相位相同，所以这是正反馈过程，满足相位正反馈条件。
    3．振荡过程分析


    同时，VT1本身具有放大能力，这样又符合幅度条件，振荡器便能振荡。振荡信号是从
VT1集电极输出，通过耦合电容C5送出振荡器。
    4．电路分析说明
    关于这种RC移相式振荡器的分析主要说明以下几点：
    (1)电路中只采用一级共发射极放大器，对信号已经产生了180^。的移相，这是由共发射极放大器特性决定的。
    (2)这种振荡器中，最少要用三节RC超前移相式电路，要了解RC移相式电路的工作原理，并要了解这种移相电路最大有效相移量小于90^。，所以只有三节才行。

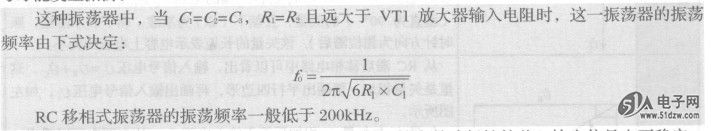

    (3)三节RC移相电路中，第一节先对频率为五的信号移相一定相位，第二节是在第一节已经移相的基础上再移相，第三节也是这样，三节累计移相恰好为180^。。三节RC移相电路只是对频率为矗的信号移相180^。，对于其他频率信号由于频率不同，三节RC移相电路的相移量不等于180^。，或大于或小于180^。，这样都不能满足振荡的相位条件，也就是只有频率为fo的信号才能发生振荡。


    (4)这种振荡器的电路结构比较简单、成本低，缺点是选择性较差，输出信号也不稳定，振荡频率不宜调整。
    5．RC滞后移相电路
    RC电路可以用来对输入信号（交流信号）的相位进行移褐（就是改变输出信号与输入信号之间的相位差），根据阻容元件的位置不同有两种RC移相电路。

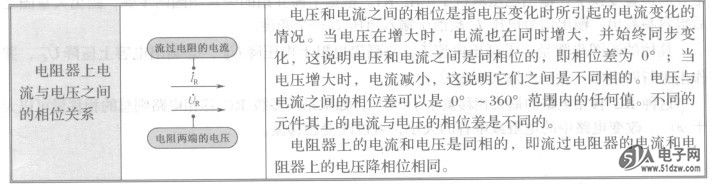

    在讨论RC移相电路工作原理之前，先要对电阻器，电容器上的电流的相位和在电阻器、电容器上电压降的相位之间的关系进行说明。如下所示是电阻器和电容器上电流与电压之间相位关系的说明。
