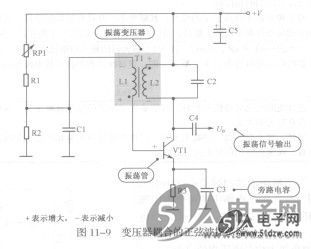

图11-9所示是采用变压器耦合的正弦波振荡器。电路中，VT1为振荡管，Tl为振荡变压器，L2和C2构成LC谐振选频电路，Uo为振荡器的输出信号。

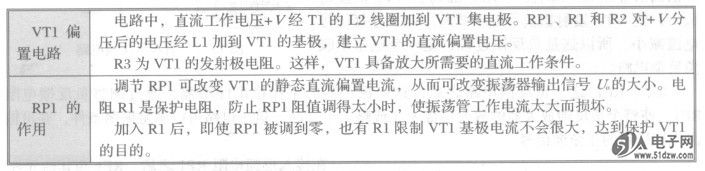

    1．直流电路分析

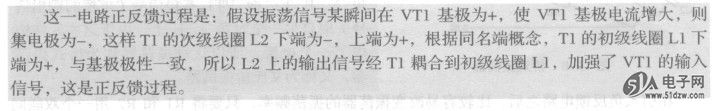

    2．正反馈电路分析
    电路中，Tl是振荡耦合变压器，用它来完成正反馈。从图中可以看出，Tl的初级线圈Ll（正反馈线圈）接在VT1的输入回路中（基极回路），它的次级线圈接在VT1的输出回路中（集电极回路）。Tl的同名端见图中黑点所示。

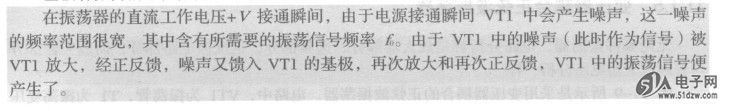

    3．振荡原理
    振荡器没有输入信号，振荡器工作后则能输出信号Uo，前面在分析正反馈过程中，是假设VT1基极有振荡信号，振荡倍号是怎么产生的，要由振荡器的起振原理来说明。

    4．选频电路分析
    电路中，L2和C2构成LC并联谐振电路（电路中只有这一个LC并联谐振电路），该电路的谐振频率便是振荡信号频率fo。


    电路中，Cl是振荡信号旁路电容，将Ll上端振荡信号交流接地，Ll耦合过来的正反馈信号要馈入VT1的输入回路，这一回路为Ll下端→VT1基极→V Tl发射极→发射极旁路电容C3→地端→旁路电容Cl→Ll上端， PFP50-30 形成回路。
    5．电路分析说明和电路特点
