交流输入电压转换电路
发布时间:2011/12/2 11:25:04 访问次数:786

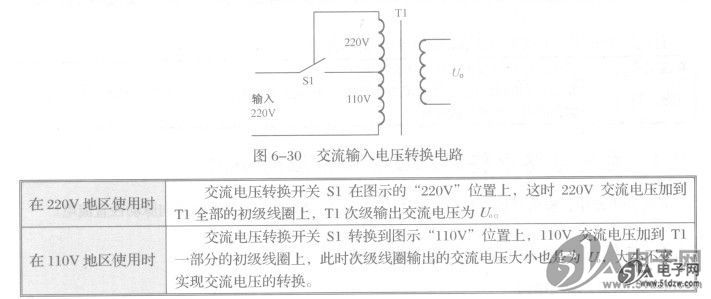

图6-30所示是交流输入电压转换电路。电路中，Tl是电源变压器，Sl是交流电压转换开关，这是一个单刀双掷开关。
在电源变压器Tl初级全部线圈为2200匝时，在110V抽头至下端线圈的匝数是1100匝，当送入110V交流电压时，也是每1V为10匝线圈，K24C04所以次级线圈同样输出5V，实现了不同交流输入电压下电源变压器Tl有相同交流输出电压的功能。
图6-30所示是交流输入电压转换电路。电路中，Tl是电源变压器，Sl是交流电压转换开关，这是一个单刀双掷开关。
在电源变压器Tl初级全部线圈为2200匝时，在110V抽头至下端线圈的匝数是1100匝，当送入110V交流电压时，也是每1V为10匝线圈，K24C04所以次级线圈同样输出5V，实现了不同交流输入电压下电源变压器Tl有相同交流输出电压的功能。
