3．整流二极管两端的保护电容

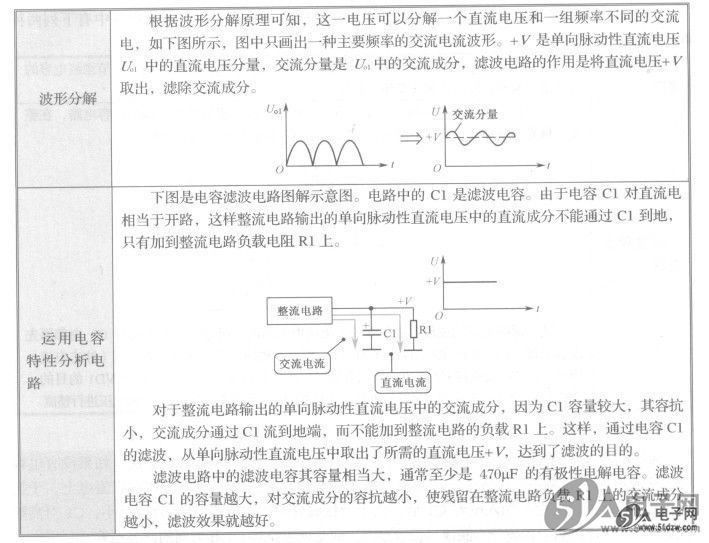

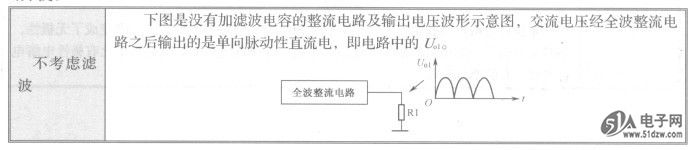

     从滤波角度上讲，滤波电容的容量越大越好，但是，第一节的滤波电容其容量太大对整流电路中的整流二极管是一种危害，图7-26所示电路可以说明大容量滤波电容对整流二极管的危害。


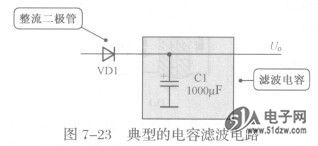

    电路中的VD1是整流二极管，Cl是滤波电容，Rl是整流电路的负载电阻。在整机电路没有通电前，滤波电容Cl内部没有电荷，所以C]两端的电压为OV。
    在整机电路刚通电瞬间，整流二极管在交流输入电压的作用下导通，对滤波电容Cl开始充电，由于原先Cl两端的电压为OV，这相当于将整流电路的负载电阻R1短路，这时会有很大的电流流过整流二极管VD1，即对滤波电容Cl的充电电流，见图中的电流所示。
    不仅如此，由于Cl的容量很大，Cl两端的充电电压上升很慢，这意味着在比较长的时间内整流二极管中都有大电流流过，这会烧坏整流二极管VD1。第一节滤波电容Cl的容量越大，大电流流过VD1的时间就越长，损坏整流二极管VD1的可能性就越大。

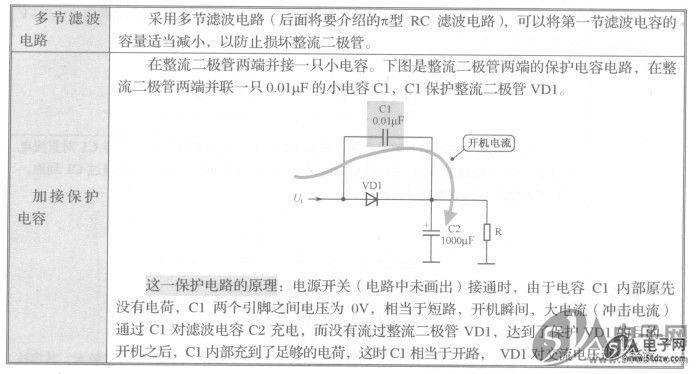

    为了解决大容量滤波电容与整流二极管长时间过电流之间的矛盾，实用电路中有下列两种解决方法。
