源滤波电路中的高频滤波电路
发布时间:2011/12/5 15:27:18 访问次数:1546

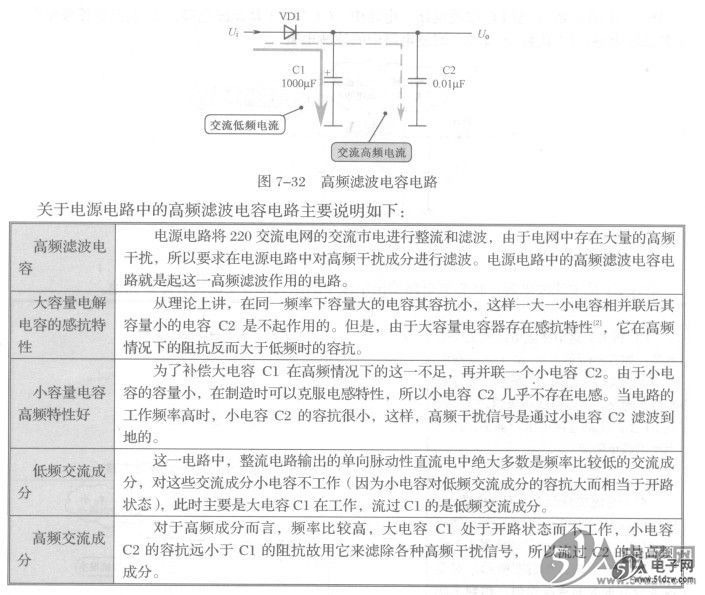

图7-32所示是电源电路中的高频滤波电容电路。 CAT809LTBI电路中，一个容量很大电解电容Cl与一个容量很小电容C2并联。Cl是一个1000μF的大容量滤波电容，C2是一个只有0.01μF的小电容，为高频滤波电容，用来进行高频成分的滤波，这种一大一小电容相并联的电路在电源电路十分常见。
图7-32所示是电源电路中的高频滤波电容电路。 CAT809LTBI电路中，一个容量很大电解电容Cl与一个容量很小电容C2并联。Cl是一个1000μF的大容量滤波电容，C2是一个只有0.01μF的小电容，为高频滤波电容，用来进行高频成分的滤波，这种一大一小电容相并联的电路在电源电路十分常见。
