桥式整流电路可以构成正极性的单向脉冲性直流电压电路，也可以构成负极性的单向脉冲性直流电压电路。
    图7-18所示是负极性桥式整流电路。电路中的VD1至VD4四只整流二极管构成桥式整流电路，Tl是电源变压器。


    1．电路分析方法

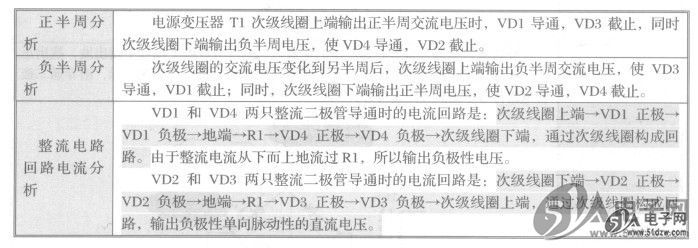

    2．电路分析

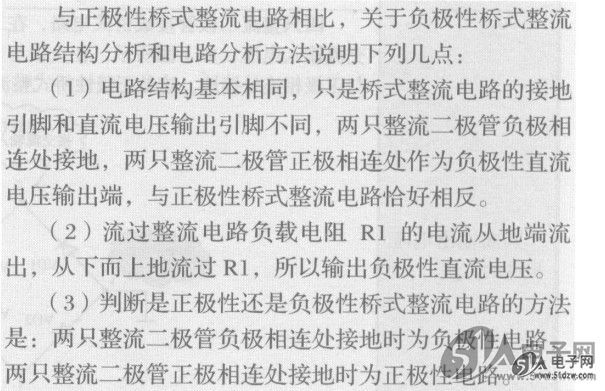

    3．电路分析说明
    这一电路与前面的输出正极性直流电压的桥式整流电路相比有下列几点不同：
    (1)整流电路的负载电阻Rl接在两只：极管的正极相连端点上，前面电路是接在两个负极相连的端点上。
    (2)整流二极管的按地点也覆同垂两只羔裰管正极连接点接地。
    (3)这一电路输出的是负极性单向脉动性直流电压， KSP42流过整流电路负载的电流是从地线流出，通过负载电阻，流向整流电路.
