1．电感高频抗干扰电路

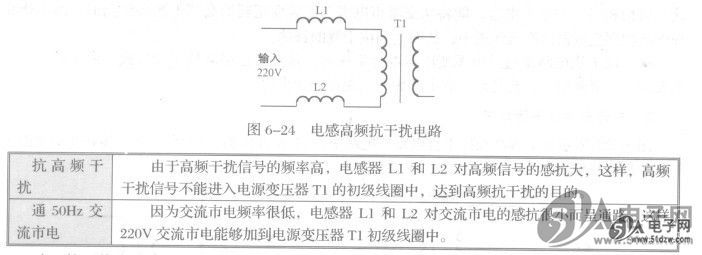

    图6-24所示是电感高频抗干扰电路。电路中，Ll和L2是电感器，Tl是电源变压器，Ll和L2串联在电源变压器T2初级线圈进线回路中。


    这一抗干扰电路串联在交流电回路中，抗干扰元器件Ll和L2不需要接地线，所以安全性能比较好。

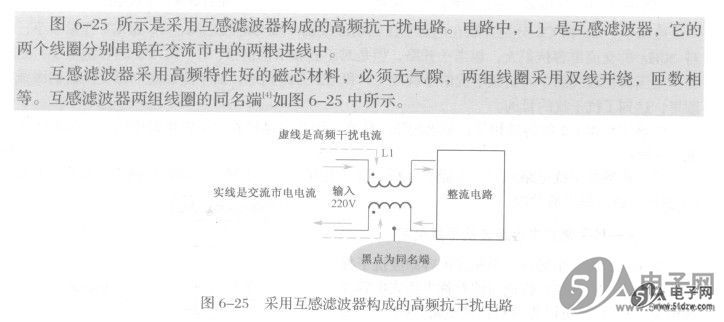

    2、滤波器高频抗干扰电路

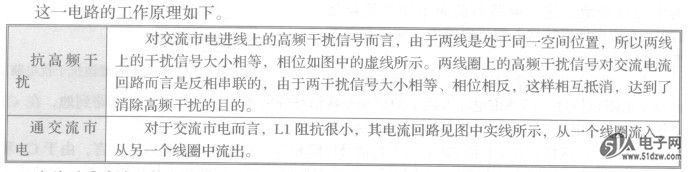

    这种互感滤波器抗干扰电路不仅可以抑制交流市电网中的高频干扰窜入整流电路中，还呵
以防止开关电源中的开关干扰通过的电源线污染外电网，所以这种抗干扰电路是双向的。
    3．电容和电感混合高频抗干扰电路
    图6-26所示是电容和电感混合高频抗干扰电路。电路中，Tl是电感器，T2是电源变压器，Cl和C2是高频抗干扰电容。


    这一电路是在电感高频抗干扰电路基础上再加入高频抗干扰电容Cl和C2，Tl线圈对高频干扰成分的感抗大，用来阻止高频干扰成分加到电源变压器初级线圈两端。
    电容Cl和C2容量很小，对50Hz交流电的容抗很大而呈开路特性，但对高频干扰容抗很小，可将高频干扰信号旁路，即220V交流电火线上的高频干扰信号通过电容Cl、接到了零线，而没有高频干扰电流流过电源变压器，这样达劐抗干扰的目的。
    这一电路是一种双重抗干扰电路，即电容和电感同时起着高频抗干扰的作用，这种电路抗干扰能力较强。
    4．性能更好的电容和电感混合高频抗干扰电路

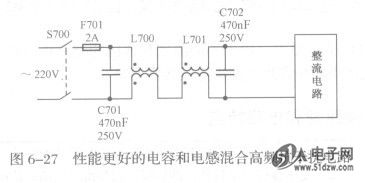

    图6-27所示是性能更好的电容和电感混合高频抗干扰电路。电路中的S700是电源开关，F701是交流市电回路的熔断器，L700和L701是两个互感滤波器，串联在交流电输入回路中，起高频抗干扰作用，两节电路联用抗干扰效果更好。C701和C702是高频滤波屯容，通过电容对高频干扰信号容抗小的特点，实现滤波。


    5．电源高频抗干扰电路分析小结
    (1)许多电子电器中不设置电源高频抗干扰电路。
    (2)如果电源电路中设置高频抗干扰电路，其电路变化比较多，但是所用元器件只是电容和电感器。
  (3)电源高频抗干扰电路中运用电容器时利用它的容抗特性，即对高频干扰成分的容抗小，对50Hz交流电的容抗大。
  (4)电源高频抗干扰电路中运用电感器时利用它的感抗特性，即对高频干扰成分的感抗大，对50Hz交流电的感抗小。

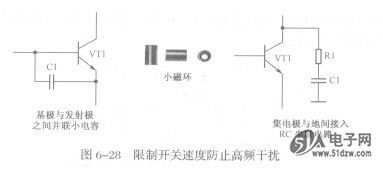

  (5)在一些开关管电路中，通过限制开关管的开关速度来防止高频干扰，如在开关管的基极、发射极引脚上套上小磁环或并联小电容；在开关管集电极与地之间接入RC串联电路，以便对集电极回路的高频振荡起阻尼作用，如图6-28所示。


    (6)有些情况下要抑制整流二极管引起的干扰，如在整流二极管两端并联RC电路，不让高频干扰通过整流二极管，以防止整流二极管整流时产生的倍频辐射；在整流二极管回路中串联小电感，或在整流二极管引脚上套上小磁环，以抑制高频干扰，如图6-29所示。


    (7)提高滤波电路的滤波效果，如选用高频特性好的滤波电容， M11B416256A-25无感滤波电容，在滤波电容上并联高频旁路电容等。
