一台变频器控制多台电动机并联运行的线路
发布时间:2011/11/25 10:41:54 访问次数:5209

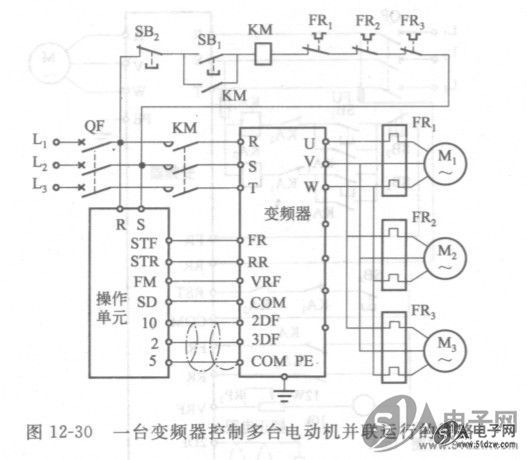

线路如图12-30所示。对于该控制线路，不能使用变频器内的
电子热保护功能，而是每台电动机外加热继电器，用热继电器的常
闭触点串联去控制保护单元。用一台变频器控制多台电动机时，变
频器的容量选择见本章第六节二项。
工作原理：调节操作单元的电位器RP（图中未标出），设定
电动机正、反转速度。按下按钮SB1，接触器KM得电吸合并自
锁。正转时，操作单元信号从STF端输出，变频器的端子FR-
COM接通，各电动机按同一转速正转；反转时，操作单元信号从
STR端输出，变频器的端子RR-COM接通，各电动机按同一转速
反转。停机时，按下按钮SB2，接触器KM失电释放，电动机
停转。
线路如图12-30所示。对于该控制线路，不能使用变频器内的
电子热保护功能，而是每台电动机外加热继电器，用热继电器的常
闭触点串联去控制保护单元。用一台变频器控制多台电动机时，变
频器的容量选择见本章第六节二项。
工作原理：调节操作单元的电位器RP（图中未标出），设定
电动机正、反转速度。按下按钮SB1，接触器KM得电吸合并自
锁。正转时，操作单元信号从STF端输出，变频器的端子FR-
COM接通，各电动机按同一转速正转；反转时，操作单元信号从
STR端输出，变频器的端子RR-COM接通，各电动机按同一转速
反转。停机时，按下按钮SB2，接触器KM失电释放，电动机
停转。
