图3-51所示为一种宽带高频放大电路，该电路属于直接耦合多级放大器，可用于放大高频信号。


    (1)结构组成
    该电路主要是由匹配放大器及晶体管放大器VT1和VT2等组成的，其中VT1和VT2及其外围元器件组成直接耦合多级放大器， NC7S32M5X用来对输入的信号进行两级放大。高频信号放大器的输入电路采用匹配变压器是为便于使输入信号与晶体管放大器的高输入阻抗相匹配，同时还具有频带宽的特点，VT1的发射极电容器和VT2集电极的电感线圈都是为补偿高频信号而采取的方法。
    (2)识读过程

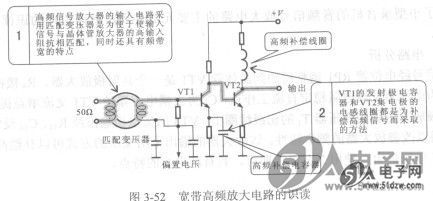

    找到宽带高频放大电路中的主要元件后，对该电路的具体识读过程如图3-52所示。
