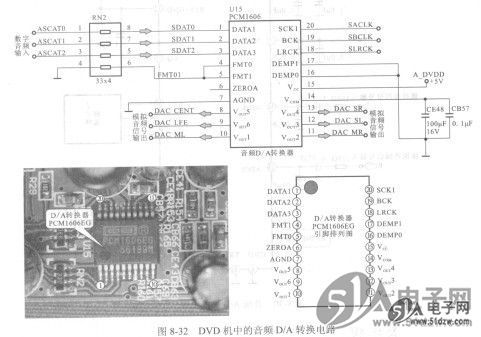

图8-32所示为DVD机中的音频D/A转换电路，P06N03LV该电路可将输入的串行音频数据信号进行处理，变为6路多声道环绕立体声模拟信号后输出。


  在对该电路进行识读分析时，我们首先要了解该电路的结构组成，找到电路中的主要元器件或零部件，再根据主要元器件的功能和信号流程，对电路进行识读。
    (1)结构组成
    通过图8-32可知，该电路主要是由D/A转换器PCM1606EG及外围元器件等组成的，
图8-33所示为D/A转换器PCM1606EG的内部功能方框图。


  (2)识读和分析
    通过对电路的分析，我们可以识读出，PCM1606EG的①脚、②脚、③脚为三路串行数据信号输入端，数据信号经该芯片内部的串行数据输入接口、取样和数字滤波器电路，再经内部的多电平AE调整器、DAC电路后，由输出放大器和低通滤波器分别经⑧脚～⑩脚输出5.1声道模拟信号。PCM1606的⑩脚、⑩脚分别为左右分离时钟信号和数据时钟信号，配合数据信号进行D/A转换处理。
