三极管几种基本偏置电路性能比较及参数选择
发布时间:2011/11/22 11:04:48 访问次数:2544
为了使交流放大器不产生非线性失真，除了正确选择静态工作点外，
还必须保持静态工作点的稳定。即在信号电压作用下，三极
管各级电压和电流都以工作点为中心上下摆动而不进入截止区和饱
和区。静态工作点的稳定需要有偏置电路加以保证。
常用的偏置电路及其静态工作点的计算列于表12-10中。其中
共基极双电源偏置电路主要用于共基极放大电路。定基流偏置电路
多用于硅管放大电路。电流负反馈偏置电路用于共发射极和共集电
极放大电路，它和电压负反馈偏置电路一样，均具有受温度和电源
变化的影响较小、工作点稳定的优点。

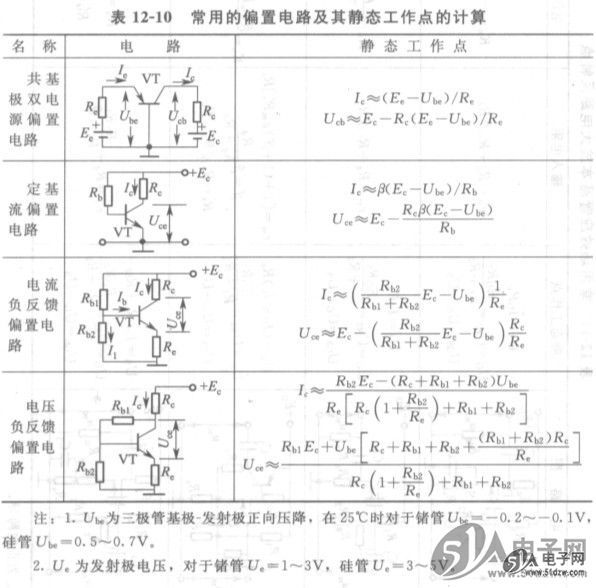

表12-10常用的偏置电路及其静态工作点的计算
为了使交流放大器不产生非线性失真，除了正确选择静态工作点外，
还必须保持静态工作点的稳定。即在信号电压作用下，三极
管各级电压和电流都以工作点为中心上下摆动而不进入截止区和饱
和区。静态工作点的稳定需要有偏置电路加以保证。
常用的偏置电路及其静态工作点的计算列于表12-10中。其中
共基极双电源偏置电路主要用于共基极放大电路。定基流偏置电路
多用于硅管放大电路。电流负反馈偏置电路用于共发射极和共集电
极放大电路，它和电压负反馈偏置电路一样，均具有受温度和电源
变化的影响较小、工作点稳定的优点。
表12-10常用的偏置电路及其静态工作点的计算
