运算放大器的基本电路及计算
发布时间:2011/11/22 11:12:15 访问次数:1003
运算放大器是具有高放大倍数和深度负反馈的直流放大器，可
用来实现信号的组合和运算。它的输出一输入关系仅简单地决定于
负反馈电路和输入电路的参数，与放大器本身的参数没有很
大关系。
运算放大器通过外接电阻、电容的不同接线，能对输入信号进
行加、减、乘、除、微分、积分、比例及对数等运算。
各种运算放大器的基本电路及比较见表12-13。

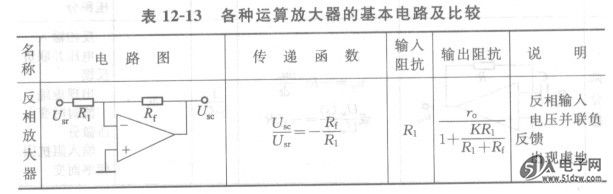

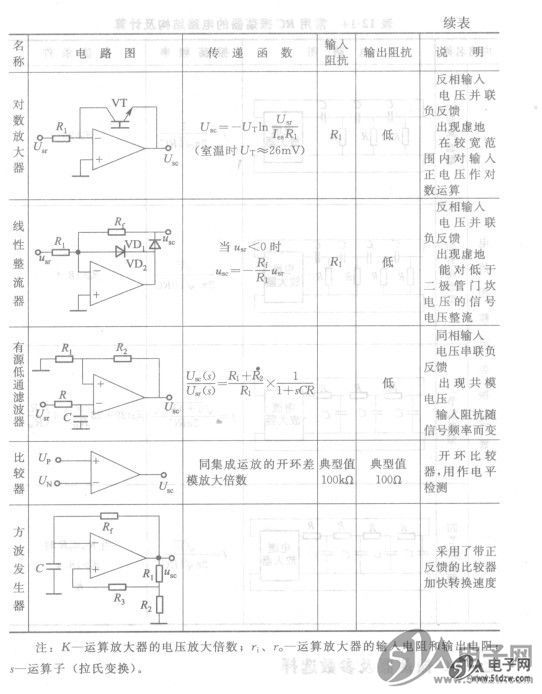

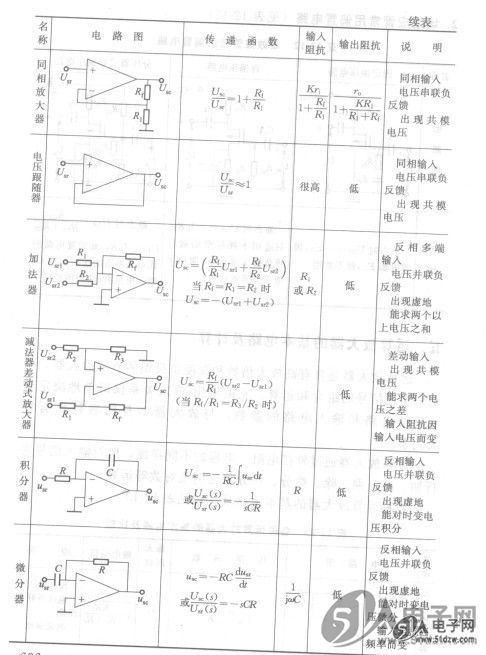

表12 -13各种运算放大器的基本电路及比较
运算放大器是具有高放大倍数和深度负反馈的直流放大器，可
用来实现信号的组合和运算。它的输出一输入关系仅简单地决定于
负反馈电路和输入电路的参数，与放大器本身的参数没有很
大关系。
运算放大器通过外接电阻、电容的不同接线，能对输入信号进
行加、减、乘、除、微分、积分、比例及对数等运算。
各种运算放大器的基本电路及比较见表12-13。
表12 -13各种运算放大器的基本电路及比较
