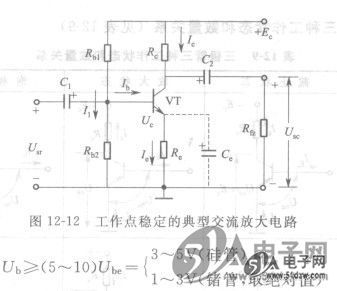

工作点稳定的典型的交流放大器电路如图12-12所示。
    为了保证工作点足够稳定，应满足下列条件：
    I₁≥(5～10)I_b（硅管可以更小）

式中  I_l ---流过R_b1和R_b2的电流（因I_b很小，可以认为流过
    R_bl和R_b2的电流相等）。

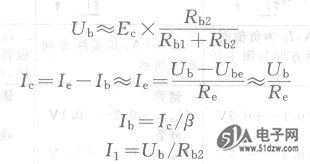

    各量的计算公式如下：

    引入反馈电阻R_e后，为了稳定直流分量，而又不削弱交流分量，
在电阻R_E上并联一个电容C_e (lO—lOO_uF)。利用电容对直流电与交流
电的容抗不同，使其对射极的交流电流起“短路”的作用，即让R。对
交流电不起负反馈作用，从而使放大器的交流放大倍数不致下降。
    该电路的电压放大倍数仍按下式计算：


式中  与Rf。的关联电阻，
