1．稳压原理
    最简单的稳压管稳压电路是采用硅稳压管来进行稳压。 R7731GE其整体电路结构如图5 - 18所示。
    图5 -18中，整流滤波后的输出即为稳压电路的输入UI，稳压管Dz的稳定电压Uz也就是稳压电路的输出电压UO，R是限流电阻。
    引起输出电压变化的原因是负载电流的变化及输入电压的变化，负载电流的变化会在整流电源的内阻上产生压降，从而引起输出电压的变化，即Uo=f(U1，IO)。下面分别分析当输入电压U1波动及U1不变而RL变化时UO的稳定情况。
    当输入电压U1因电网电压波动而变化时，例如U1增加时，设负载RL不变，则输出电压Uo增大，而Uo(UZ)的微小增加将会使通过稳压管的工作电流Iz有较大增加，从而使流过R的电流I增大，致使UR增大，后者补偿了U1的增大，使Uo趋于稳定，如图5-19所示。

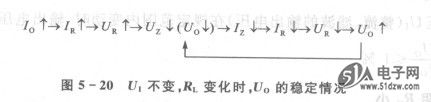

    设U1不变，当RL变化，例如RL减小时，JO将增大，UO(Uz)有减小的趋势，但Uz减小不多却能使IZ有较大的减小，补偿了Io的增大，使沆过R的电流I不变，从而使输出Uo，保持稳定，如图5 - 20所示。


    由此可见，稳压管起着电流的自动调节作用，而限流电阻起着电压调整作用。稳压管的动态电阻越小，限流电阻越大，输出电压的稳定性越好。
    由于调整元件稳压管和负载电阻是并联关系，因此此稳压电路又称为并联型稳压电路。
    实际使用选择稳压管时，一般取
                          Uz=Uo
                       IZM=(1.5～3)IOM
                        UI=(2～3)Uo
    2．限流电阻R的选取
    在如图5 -18所示的稳压管稳压电路中，限流电阻R起着重要的作用，但R必须选择合适才能正常工作，因为若其值太大，则稳压管会因电流过小而不工作在稳压状态；若阻值过小，则稳压管会因电流过大而损坏。

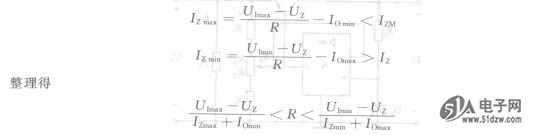

    由图可知稳压管的电流Iz=IR-IO，而UI最大和IO最小时，Iz处于最大；当UI最小和IO最大时，Io处于最小，因此


    图5 -18所示电路简单可靠，但是稳定电压不能调整，负载电流变化范围太小，为IZM-IZ输出电阻大，约几欧至几十欧，一般多用作电路前级的稳压和其他电源的参考电压。
