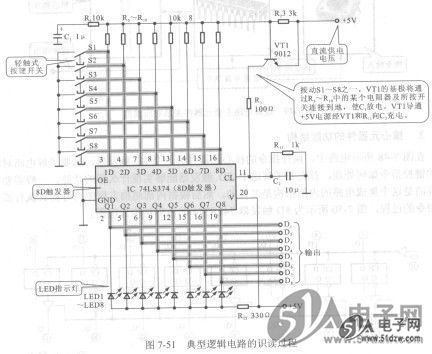

通过我们建立好的主要元器件关系对应模型及对核心元器件内部结构的了解，我们开始对图7-48所示的典型逻辑电路进行识读，图7-51所示为对该电路的识读过程示意图。


    该电路是一种简单的八路轻触式电子互锁开关电路， P02408A-5C该电路具有电路简洁、体积小、操作舒适的特点，可输出八路信号进行控制。
    该电路主要由三态同相八D触发器74LS374构成。电路中S1～S8为八个轻触按钮开关。LED1～LED8为对应的开关状态指示灯。按动S1～S8之一，VT1的基极将通过R₃～R₁₀中的某个电阻器及所按开关连接到地，使Cl放电，VT1导通，+5V电源经VT1和Rl1向C2充电，在IC1⑩脚形成一个正脉冲，经整形后送往各D触发器，由于所按下的按钮对应的D端接地，且①脚接地为低电平，其对应的Q端也跳变为低电平并锁存。此时相应的LED指示灯被点亮，并榆出信号至功能选择电路。若下次再按动其他按钮开关，电路将重复上述过程。
    C2和R12可提供一个约10 ms的延迟时间，可在换挡时防止误动作。Cl主要起开机复位作用。
