核心元器件的功能结构
发布时间:2011/10/21 10:52:22 访问次数:742

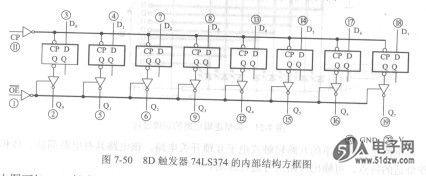

在图7-48所示电路中， R1111N181B执行指令的核心元器件为一个8D触发器，想要了解电路对输入的键控指令如何处理，首先要了解这个8D触发器能够实现什么样的功能，一般需要首先弄清楚这个集成电路的内部结构是怎样的，然后根据内部结构方框图再分析其执行或处理指令的过程，图7-50所示为8D触发器74LS374的内部结构方框图。
由图可知，8D触发器74LS374是一种具有八个输入端和八个输出端的集成电路，其内部由8只D触发器和8只非门构成，当输入端D为低电平时，输出端Q也为低电平，例如，当③脚输入指令信号为低电平时，其②脚相应的输出低电平。
在图7-48所示电路中， R1111N181B执行指令的核心元器件为一个8D触发器，想要了解电路对输入的键控指令如何处理，首先要了解这个8D触发器能够实现什么样的功能，一般需要首先弄清楚这个集成电路的内部结构是怎样的，然后根据内部结构方框图再分析其执行或处理指令的过程，图7-50所示为8D触发器74LS374的内部结构方框图。
由图可知，8D触发器74LS374是一种具有八个输入端和八个输出端的集成电路，其内部由8只D触发器和8只非门构成，当输入端D为低电平时，输出端Q也为低电平，例如，当③脚输入指令信号为低电平时，其②脚相应的输出低电平。
