(1)基本型RS触发器
    图7-36所示为RS触发器的电路结构，它是由两个门电路构成的，两个与非门或是两个异或门构成。R为复位端( REST)，S为置位端(SET)，输出Q和Q相反。这种触发器是非同步触发器。


    图7-37所示是表示RS触发器的工作原理图，TDA2030AV当开关既不在S端，也不在R端时，触发器的输出端是不确定的。当开关置向一侧时，就决定了触发器的输出。例如当开关置于S端时，S端为低电平（地），R端则为高电平，与非门①的输入为低电平，与非门②的输入为高电平。这样就使触发器的Q端输出为高电平，Q的输出为低电平。


    如果输入开关置于R端，则触发器会反转，Q端变成低电平，Q端变成高电平。
    由此可见，输入端R、S既不可能同时为高电平，也不可能同时为低电平，只有两种状况，其中一个为高电平，另一个为低电平，则触发器Q和Q两端也必然输出状态相反的信号。
    (2)  同步式RS触发器（同步RS-FF）

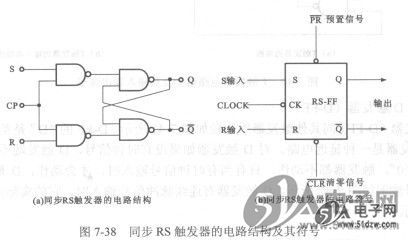

    前述的非同步RS触发器不能与系统中的时钟信号同步，同步RS触发器是附加了同步功能，可以与时钟信号同步工作。图7-38 (a)所示是同步RS触发器的电路结构，它将两个输入端用了两个与非门，并增加了一个时钟脉冲输入端(CP)，其电路符号如图7-38 (b)所示。

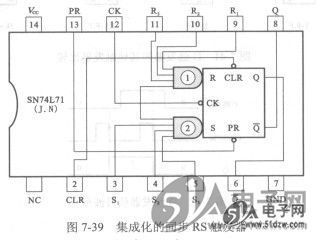

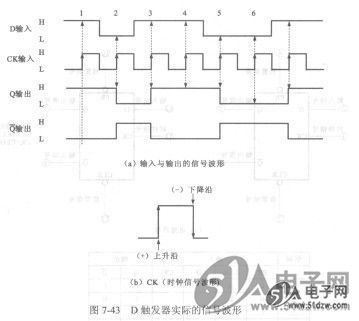

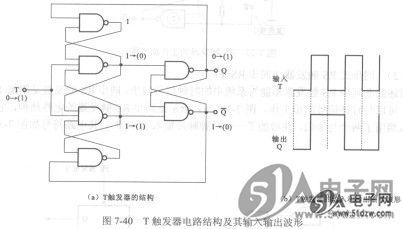

    集成化的同步RS触发电路如图7-39所示。
