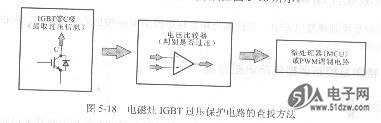

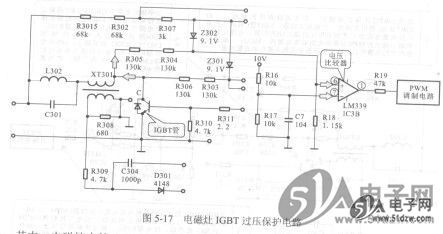

其中,电磁灶中的IGBT管工作在高电压、N40-5421大电流的条件下，需要过压保护电路进行保护，使之安全工作，当IGBT管集电极(C)电压过高时，其IGBT管的过压保护电路就会启动，IGBT管驱动电路的输出就会关闭。在电磁灶中专门设置有过压检测电路，在过压的情况下输出保护信号，有些电磁灶将过压保护信号送给微处理器( MCU)，由MCU实施保护，电磁灶IGBT过压保护电路的具体查找方法如图5-18所示。


    (2)识读过程
    对于该类电路的识图，可先找到其核心元器件，如IGBT管和电压比较器，找到这两个元器件后，便可逐步理清该电路的信号流程，这样识图时比较容易，如图5-19所示为该电路的具体识读过程。


    (3)电路分析
    通过对电路的分析，我们可以读出：
    在电磁灶中控制电路产生的PWM开关脉冲经IGBT门控管放大后去驱动灶盘线圈，使灶盘线圈辐射出磁场去加热炊饭。
