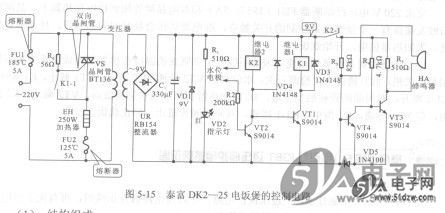

图5-15所示为泰富DK2-25电饭煲的控制电路，OA1656 该电路的结构较为简单，对其进行识读时，可首先了解电路的基本组成，找到电路中的主要元器件或零部件。


    (1)结构组成
    通过图5-15可知，该电路主要是由熔断器FU1、双向晶闸管VS、桥式整流堆UR、滤波电容器Cl、发光二极管VD2、继电器Kl、K2、三极管VT1～VT4、蜂鸣器HA等部件组成的。
    其中，电路采用双向晶闸管（可控硅）对炊饭加热器进行启/停控制。
    (2)识图过程

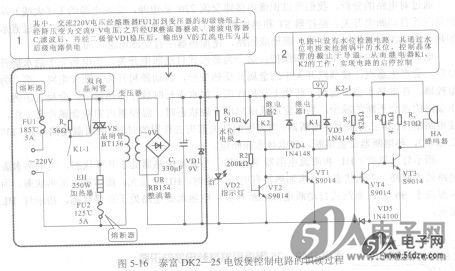

    找到了泰富DK2-25电饭煲的控制电路中的主要元器件后，对该电路的具体识读过程如图5-16所示。


    (3)  电路分析
    通过对电路的分析，我们可以识读出：泰富DK2-25电饭煲的控制电路是对炊饭加热器进行启/停控制的电路。
    交流220v电压经熔断器FUl (185℃SA)和双向晶闸管加到炊饭加热器上。晶闸管的触发端接有一个受继电器控制的开关触点，继电器动作会触发双向晶闸管，使晶闸管导通，为加热器供电，开始炊饭。
    由于该电饭煲具有蒸炖功能，因此不能完全靠锅底的温度传感器判别饭是否煮熟来控制是否关机，而且通过水位检测开关，水位高时VT2导通，K2得电，VT1截止，Kl断电，Kl-l断开，双向晶闸管被触发导通，炊/饭加热器加热。当水位降低后，VT2截止，K2断电，但VT1导通，Kl得电，Kl-l接通，双向晶闸管截止，停止炊饭。
