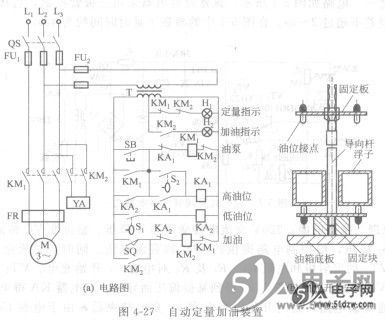

电路如图4-27所示。该装置能较准确地给拖拉机加油(如加油量4kg，实际约4kg±0.lkg)，加油一次时间约20s，而泵油一次仅需15s。装置也可用于定量误差要求不很严的流动性好的非导电液体的定量控制。对于易燃、易挥发的液体则不可采用。


    工作原理合上电源开关QS。当加油枪从挂架上取下时，触动了微动开关SQ，使之闭合，接触器KM2得电吸合并自锁，其主触点闭合，电磁铁YA衔铁牵动杠杆，使固定在墙壁上的定量油箱的出油阀打开；此时若按动加油枪阀门，柴油便自动流人拖拉机发动机的
油箱里。
    在加油过程中，定量箱内浮子随油位的下降而下降。当铜浮子下降到使低油位开关Sl接通时，中间继电器KA2得电吸合，其常闭触点断开，接触器KM2失电释放，电磁铁YA失电，定量箱出油阀关闭。同时KA2常开触点闭合，接触器KM1得电吸合并自锁。油泵电动机M启动运行，从室外油罐往定量箱供油。浮子随之上升，KA2失电释放，其常闭触点闭合，为下次加油做好准备。待浮子逐渐升高至使高油位开关S2接通，KA1得电吸合，其常闭触点断开，KM1失电释放，油泵电动机停止运行。与此同时，KA]也失电释放。 S1D10605D04B
    定量控制是由浮子和高、低油位开关Sl、S2等来实现的，见图4-27 (b)。浮子用厚0. 3mm黄铜皮卷制成筒形锡焊而成，固定油位开关接点的5mm厚绝缘板固定于作为浮子导向杆的Ф12mm绝缘棒上。
