(1)硬件连接   AD1896AYRS

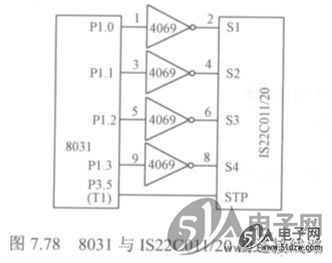

    当IS22C011/20的S1～S4、STB/BUSY等信号端由51或其他接口芯片（如8255A）控制时，可方便地实现单段一次、多次或多段连续触发，图7.78所示为8031与IS22C011/20的连接线路。由于8031在复位时的口线输出为高电平，而S1～S4为高电平有效，因此Pl.0～P1.3可通过4069反相器与S1～S4相连。将STP/BUSY控制端与P3.5（Tl口）相连可用于单段多次或多段连续触发，Tl口工作于方式2可自动再装入8位计数方式，并允许Tl口中断。一旦前段播放完毕，则由STP信号触发Tl口向CPU发出中断申请，以进行再次触发或触发下一段，因此，STP/BUSY信号选项应选择STP信号，而S1～S4则用于选择脉冲触发。由于防抖触发延迟时间为15ms，因此触发时的脉冲宽度必须大于15ms。


    (2)软件编写
    下面给出单段一次、再次播放和二段连播程序清单，其中“DEL”为触发脉冲脉宽延时子程序，脉宽为30ms。为提高CPU的工作效率，程序中采用TO口中断定时方式。RO用于设置播放次数或段落数，#OOH为单段一次播放，# OIH为单段二次或二段连播。Rl、R2的低四位设置二次播放的触发译码，单段二次连播时Rl、R2应设置相同的译码，单段一次时R2可不用。
