集成电路收音机的工作原理

发布时间:2011/9/26 14:09:44 访问次数:5842

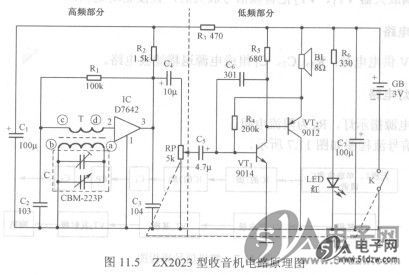

    下面以ZX2023型收音机为例,简述集成电路收音机的工作原理,电路原理图如图11.5所示。



     ZX2023型集成电路收音机由两大单元电路组成,如图11.5中的虚线分隔部分,即高频部分和低频部分。其中高频单元电路主要由集成电路D7642等组成,低频单元电路主要由直耦式放大器( VT1、VT2)等组成。

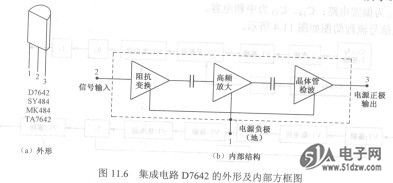

    集成电路D7642的外形如图11.6 (a)所示,内部方框图如图11.6 (b)所示。


    1.调谐电路
    单联电容C与天线T组成高频调谐回路,调谐选频后信号送至集成电路D7642。

    2.高频放大、检波电路
    集成电路D7642可完成输入信号的阻抗变换、高频放大及检波。输入至②脚的调谐信号经其内部处理放大后,从其③脚输入音频信号,经电容C4耦合、电位器RP调节,从电位器的中心抽头送至低频放大电路。

    3.低频放大电路
    两级直耦放大器VT1、VT2把音频信号放大后,直接驱动喇叭。

    4.电源电路
    GB为3V供电电源;R3、C7、Cl组成电源退耦滤波电路。

    5.指示灯电路
    LED为电源指示灯,R6为限流电阻。

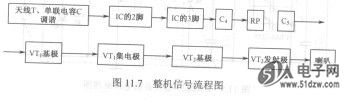

    整机的信号流程图如图11.7所示。







 http://zsw.51dzw.com

    下面以ZX2023型收音机为例,简述集成电路收音机的工作原理,电路原理图如图11.5所示。



     ZX2023型集成电路收音机由两大单元电路组成,如图11.5中的虚线分隔部分,即高频部分和低频部分。其中高频单元电路主要由集成电路D7642等组成,低频单元电路主要由直耦式放大器( VT1、VT2)等组成。
    集成电路D7642的外形如图11.6 (a)所示,内部方框图如图11.6 (b)所示。


    1.调谐电路
    单联电容C与天线T组成高频调谐回路,调谐选频后信号送至集成电路D7642。

    2.高频放大、检波电路
    集成电路D7642可完成输入信号的阻抗变换、高频放大及检波。输入至②脚的调谐信号经其内部处理放大后,从其③脚输入音频信号,经电容C4耦合、电位器RP调节,从电位器的中心抽头送至低频放大电路。

    3.低频放大电路
    两级直耦放大器VT1、VT2把音频信号放大后,直接驱动喇叭。

    4.电源电路
    GB为3V供电电源;R3、C7、Cl组成电源退耦滤波电路。

    5.指示灯电路
    LED为电源指示灯,R6为限流电阻。
    整机的信号流程图如图11.7所示。







 http://zsw.51dzw.com
