1．PTC元件的图形   AC03DJM

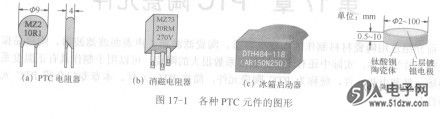

    以钛酸钡陶瓷为主要原料制作的各种元件，都具有正温度系数，对温度特别敏感，统称为PTC元件。如图17-1所示是4种PTC元件的图形．供读者认识。


由于最早研究陶瓷元件仅是制作NTC电阻器（热敏电阻器），后来进一步研究钛酸钡陶瓷才开发出各种PTC元件。这表明，PTC元件是在热敏电阻器基础上发展起来的，因此在习惯上也将各种PTC元件统称为热敏电阻器，但这不够严谨。

    2．PTC元件的制作
    各种PTC元件的制造工艺基本相同，简述制作过程就是：先在主原料钛酸钡中添加微量的锶、铝等导电杂质和能改变居里点的稀有金属（镧系La）进行配料；然后经过湿球磨及充分反应取得制作材料；之后采用模具将原材料压制成～定形状进行高温烧结，便成为元件坯体，再在坯体两面镀上银层就成为陶瓷热敏元件基体，最后安装电极、组装及包封标记，就成为PTC元件。

    3．PTC元件的用途
    在制作PTC元件的过程中，原料配方决定着原材料的电阻率祁居里点等重要性能参数，也决定了热敏元件的特性和用途。也就是说，如果改进原料的配方和结构以及加工的工艺与条件，就可开发制作出各种性能和用途的PTC元件。
    PTC元件的用途很广，已』一泛应用于航天、采矿、交通、冶金、环保、能源、农业、医疗、轻工、生物工程、家用电器和仪器仪表等各个领域。国外研究PTC元件的应用实例已达200种左右，我国研究PTC元件应用的例子还很少，主要存在热敏元件的居里点温度较低、功率不高等问题。但可以说，随着新材料、新工艺、新技术的发展，PTC元件的性能会得到提高，应用范围也会不断扩大。

    4．PTC元件的分类
    正温度系数的英文是Positive Temperature Coefficient，缩写形式为PTC。因此常将具有正温度以系数的陶瓷元件简写为PTC元件。
    PTC元件按用途可分为PTC电阻器、消磁电阻器、冰箱启动器、陶瓷电热体等多种。
    PTC电阻器常用于电动机设备、发热源及电气线路上，起自动限制线路电流、恒定发热源温度以及对电动机进行热保护的控制作用，使电气线路和电气设备能够安全工作。
    消磁电阻器专用于电视机中，为消磁线圈提供消磁电流。
    冰箱启动器专用于电冰箱上，为压缩机启动线圈捉供启动电流。
    陶瓷电热体则用于电热器具中，把电能转化为热量。
