1．LC延时线的结构  M1080-V1.07

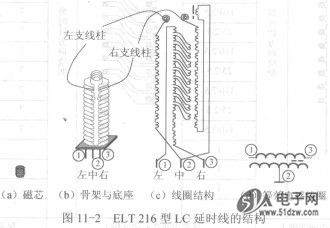

    下面介绍图11-1 (a)所示“ELT 216”型延时线的结构。它由骨架、线圈、磁芯、引脚及屏蔽罩等部件组成，解剖开来如图11-2所示。它实质是一个结构与众不同、绕制复杂的特殊电感线圈，下面来认识各部件。


    (1)磁芯为圆柱形，最大外径为4mm，高为3.9mm，两端有调节口，可用螺丝刀来调整磁芯，如图11-2 (a)所示。
    (2)骨架用塑料制成，总高为29mrn。骨架上部有左右两个支线柱，中部制有17个绕线槽，槽高为0.8mm，间隔为0.44mm。骨架中部为圆柱形，最大外径为8mm，中间为空心圆筒形，最小内径为4mm，空心内壁制有丝口，以便磁芯调进调出。骨架下部为方形底座，面积为1mm×1mm。底座上铸装有①、②、③三个引脚，用于焊接线圈端头，如图11-2 (b)所示。
    (3)线圈由3个绕组组成，共有6个线头，以间绕与密绕结合的形式绕制。3个线圈在绕制时，所处层次、所占槽位、绕线匝数、绕制方向都不一样，但都用矽O.lmm漆包线。绕制方法、数据及结构如图11-2 (c)与表11-1所示。
    第一个线圈最先绕制，处在3个线圈最内层。绕制时，‘应严格把握绕制方向，用左手捏骨架底座，让3个引脚朝上，以固定骨架的绕线方位。将第一个线圈的首端用热烙铁烫入左支线柱中，并在支线柱上绕1～2匝。把导线引入骨架的第5个绕线槽中，依次在第5～14槽中按顺时针方向各绕7匝，再把导线尾端焊在中间②脚上，该线圈便绕制完成。它共有70匝，平分在10个绕线槽内。由于槽与槽之间有间隔，故属间绕。但在每个绕线槽内是密绕。这表明第一个线圈同时采用了间绕与密绕相结合的形式。
