1．电位器调节电阻原理      QS33X253Q1
    图2-59所示是电位器调节电阻的原理示意图。转动电位器的转柄时，动片在电阻体上滑动，动片到两个定片之间的阻值大小在发生改变。
    当动片到一个定片的阻值增大时，动片到另一个定片的阻值减小；当动片到一个定片的阻值减小时，动片到另一个定片的阻值增大。

    2．等效理解
    图2-60所示是电位器等效理解示意图。电位器在电路中也相当于由两个电阻器构成的串联电路，动片将电位器的电阻体分成两个电阻Rl和R2。
    当动片向定片1端滑动时，Rl的阻值减小，同时R2的阻值增大；当动片向定片2端滑动时，Rl的阻值增大，同时R2的阻值减小。Rl和R2的阻值之和始终等于电位器的标称阻值。

    3．X型电位器阻值特性       QS3384Q
    电子电路中常用X型、D型和Z型三种电位器。

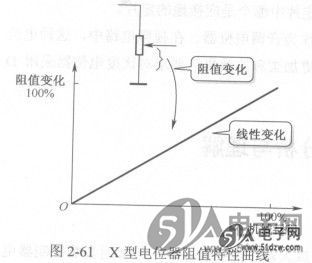

    图2-61所示是X型电位器阻值特性曲线。X型电位器又称为线性电位器，阻值分布特性是线性的。


    从图中可以看出，动片从起始端均匀转动（或滑动）时，阻值在均匀增大。整个动片行程内，在动片触点移动的单位长度内，阻值变化量处处相等，即阻值变化是线性的，线性电位器由此得名。
    在X型电位器中，当动片转动至一半机械行程处时，动片到两个定片的阻值相等。由于X型电位器是线性的，因此这种电位器的两个定片可以互换。
    音响电路中，X型电位器可以构成立体声平衡控制器，还可以用在一些线性调节的电路中。
    视频电路中，这种电位器主要用于场频、场线性、场幅、亮度和聚焦的调整。在场频、场幅和场线性调整过程中，为了使信号量的增大或减小变化均匀，要求采用x型电位器。为了使亮度的调整能够均匀变化，要求采用X犁电位器。

    4．Z型电位器阻值特性

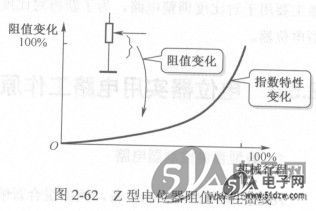

    图2-62所示是z型电位器阻值特性曲线。整个动片行程内，动片触点移动的单位长度内阻值变化量处处不相等，随着动片的向上滑动，单位长度内阻值变化量增大。

    动片触点刚开始滑动（顺时针方向转动转柄）的那部分，动片与地端定片之间的阻值上升比较缓慢，动片触点滑到后来阻值迅速增大，阻值分布特性同指数曲线一样，所以Z型电位器又称为指数型电位器。
    动片转动到最后时（全行程），动片到地端定片之间的阻值等于电位器的标称阻值。当动片转动至一半机械行程处时，动片到两个定片的阻值不相等，到地端定片的阻值远小于到另一个定片的阻值，根据这一特性可以分辨出两个定片中哪一个是接地端的定片。
    这种电位器主要用来构成音量控制器电路，是一种使用量最多的电位器。为了使音量调节符合人耳的听觉特性，要采用Z型电位器作为音量电位器。

    5．D型电位器阻值特性
    图2-63所示是D型电位器阻值特性曲线，D型电位器又称对数型电位器。它和Z型电位器都属于非线性电位器。D型电位器在动片触点刚开始滑动时阻值迅速增大，到后来阻值增大得缓慢。
    对于Z型和D型电位器，由于阻值分布特性的原因，它们的两个定片引脚不能相互接反，两个定片中有一个应接地，当动片逆时针方向转动到头后，动片与地端定片之间的阻值为0Ω，通过测量动片与定斤之间的电阻值可以分辨出两个定片中哪个是应接地的定片。
    这种电位器通常用在一些音调控制器电路中，作为音调电位器。在视频电路中，这种电位器主要用于对比度调整电路。为了获得对比度调整更加柔和的效果，要求对比度电位器采用D型电位器。
