陶瓷种类很多，各具有不同的物、化性质及电特性，可用于制作多类元器件。利用其绝缘特性可制作陶瓷电容器；利用耐压特性可制作陶瓷臭氯片；利用正温度系数可制作PTC元件；利用电热性能可制作陶瓷发热体；利用压电效应可制作滤波器、晶振及发音片等。
    1．陶瓷晶振的结构   CN3052
    陶瓷晶振是以锆钛酸铅为主要原料。采取一定配方参合微量稀有元素，制取压电效应优良的陶瓷材料，再进行极化（单晶取向）处理和采用不同切型工艺制取方形陶瓷片，将其两面蒸镀银层，然后嵌入装有弹性电极的壳腔内进行密封，在外壳标记型号、参数，即制成陶瓷晶振，如图10-4所示。

    2．陶瓷晶振的工作原理
    陶瓷晶振的结构与瓷片电容的结构类似，但两者的特性差别很大。电容器只具备充/放电特性，可以导通交流信号；陶瓷晶振由于制作材料具有压电效应，只要加上了激励电平，它就进入振动状态，形成谐振和产生一定谐振频率，并不是单纯的充、放电。陶瓷晶振的这种特性完全等效于如图10-3所示的LC谐振电路。这表明，陶瓷晶振与石英晶振的工作原理相同。
    陶瓷晶振与石英晶振比较，石英晶振的性能更高，但陶瓷资源广泛、价格低廉，因此
陶瓷晶振更具有发展潜力。

    3．陶瓷晶振的型号

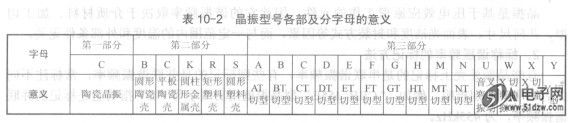

    市面上，石英晶振与陶瓷晶振的型号都很多，并不统一。石英晶振与陶瓷晶振的型号命名也不相同。这里仅介绍陶瓷晶振犁号命名的主流方法，它由三个部分组成：第一部分用一个字母表示主称；第二部分用一个字母表示封装材料或外壳形状；第三部分用一个字母表示介质的切型或振动方式。各部分字母及其意义见表10-2。
