石英晶振是一种在电子电路中用于稳定频率和选择频率的电子元件，具有精确度高、稳定性高和Q值非常高的特性，常用在振荡电路中作为谐振器。
    1．石英晶振的结构   CM3202-00DE
    石英晶振又称为石英晶体，是一种压电谐振元件，它的结构如图10-2所示。


    制作石英晶振的原材料是石英(水晶、二氧化硅(Si02)矿物质，经提炼、精炼能制成具有压电效应的石英晶体。这种无角形结晶体的导电性能与单晶方向有关，单晶极化方向不同以及切割取向不同，制得石英晶片的性能各不相同。
    当采用不同切型（切割方式）工艺取得圆形石英晶片后，在其两面蒸发镀银和安装夹簧电极即制成石英振子，装上支架置于外壳内进行密封封装，并在外壳上标记型号参数即成为石英晶振。
    石英晶振在密封外壳时还要抽成真空或充入氮气，精密度较高的石英晶振一般用玻璃作为外壳，普通石英晶振常用金属作为外壳。

    2．石英晶振的工作原理

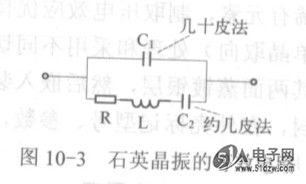

    石英晶振因制作材料的单晶取向和无角结晶体的性能，决定了石英晶片具有压电效应。10-3石英晶振加上激励电平，石英振子便进入谐振状态，产生谐振频率，其等效电路如图10—3所示。图中C₁是石英晶斤两面镀银电极之间的固有电容，R. L. C₂分别是石英晶振谐振时的动态等效电阻、电感、电容，表明石英晶振具有电感和电容构成谐振器的功能，因此称为石英晶体谐振器。


    石英晶体材料还具有介电常数高、Q值高、损耗低的特性，因此，石英晶体与传统LC元件构成谐振器相比，可实现微波段谐振器的小型化。
    石英晶振广泛应用在要求振荡频率更稳定、精度更高的振荡电路中，如程控设备的振荡电路、钟表的振荡电路多选用石英晶振，以取得频率精准又稳定的时钟信号。

    3．石英晶振的型号
    石英晶振的型号由两部分组成。第一部分用一个字母表示外壳封装材料，第二部分用一个字母表示制取石英晶片的切割方式。这两部分常用字母及其意义见表10-1。
