磁芯线圈是在空心线圈中装入一定形状的磁芯而成，是线圈的一种。磁芯如果固定在空心线圈内，就叫固定磁芯线圈；磁芯如果在线圈内能调节，就叫可调磁芯线圈。
   1．固定磁芯线圈  AD71056ARZ
    首先指出，这里所说的磁芯，并不是磁铁。磁铁是铁矿石物质，具有吸引铁、钴、镍等物质的特性。丽制作线圈磁芯的材料是金属铁氧体材料，常用锰锌铁氧体、镍锌铁氧体等。铁氧体具有较强的导磁能力而不具有磁的吸引力，将它装入空心线圈内，电感量会大大增强。不仅如此，这种物质还具有质地坚硬、性脆易粉碎、便于加工、电阻率极高、无涡流损耗等特点。因此绕在磁芯上的线圈，其Q值很高。另外，铁氧体还有一个特性，它能在很宽频带内保持较高的导磁率。在空心线圈中加入磁芯后，电感量约增大K倍，用公式表示为     L=KLO
式中，LO为空心线圈的电感量，单位为μH；K为磁芯的导磁率，一般取5～12；L为加入磁芯后的电感量，单位为μH。
    上述表明，多层线圈比单层线圈的电感量大，磁芯线圈又比多层线圈的电感量大。
    磁芯线圈的磁芯是置于空心线圈内部，并不加大线圈原有的体积。可见，要获得小体积、大电感，一般选用磁芯线圈。例如，制作100～200μH的多层空心线圈，体积很大。若制成单层空心线圈，体积更大，将给实际应用带来不便。但采用磁芯线圈，体积就只有小指头那么大，应用安装都很方便。
    电感线圈的电感量一定时，磁芯线圈就比空心线圈的圈数少得多，故磁芯线圈的分布电容小，同时线圈的Q值也有所提高。
    磁芯线圈制作与空心线圈相同，是直接在磁芯上统制而成，封装后如图3-14 (b)所示。

   2．可调磁芯线圈

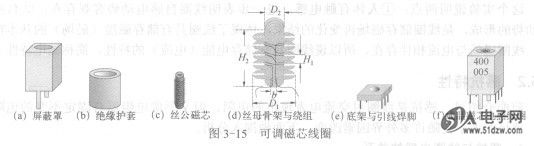

    图3-15 (f)所示是电视机实际应用的磁芯线圈，下面介绍它的组成部分与制作过程，同时说明各部件的作用，以便认识可调磁芯线圈。
    (1)骨架。骨架是用聚苯乙烯制成的，从上部看像一个圆管，中部开有4道绕线槽，使骨架成为“丰”字形，如图3-15 (d)所示。骨架高度H₂为llmm；骨架最大外径D₁为7.5mm；绕线槽沟高度H₁为0.5mm；骨架内径D2为3.5mm；跨线口宽度6为1mm。槽沟便于线圈分段绕制，减小分布电容。骨架圆形内壁制有螺母丝，以便装入丝公磁芯，磁芯就能在骨架内调进调出。
    (2)绕组。选用直径为0.7mm的漆包线，将首端置于骨架最上层槽沟中，向右绕2圈，接着沿跨线口绕入下一槽，按同一方向也绕2圈。同样在第三槽绕2圈，沿跨线口引出线圈尾端，便绕成线圈绕组，如图3-15(d)所示。
    (3)磁芯。磁芯使用金属铁氧体材料制成圆柱形，如图3-15 (c)所示。高为llmm，最大外径4mm，外表制有螺丝。磁芯两端头做有方形可调口，以便调整磁芯在线圈中的位移，从而可改变线圈电感量。磁芯全部调出时，线圈就是一个空心线圈，这时电感量最小；磁芯逐渐调入线圈内，电感量逐步增大；磁芯全部调入线圈内，电感量最大。这种可调磁芯线圈用在谐振回路时，线圈电感量可调，就能调节谐振回路频率。
    (4)绝缘护套。绝缘护套是用聚苯乙烯制成，为圆筒形，套在骨架线圈外面防止线圈被擦伤并防止线圈与金属屏蔽罩短路。它的外径为9mm，内径为8mm，高为6.5mm，如图3-15 (b)所示。
    (5)屏蔽罩。屏蔽罩是用金属薄铁皮压制成方形容器，可调磁芯线圈的所有部件都装入屏蔽罩内。它的顶部有一个圆形窗口，便于用螺丝刀调节磁芯。屏蔽罩高为12mm，长与宽匀为1mm。它的下面有两个脚，用于与电路板地线焊接稳固线圈，如图3-15 (a)所示。
    线圈通入电流时，会产生感应磁场，向周围空间辐射，电磁波辐射能干扰、破坏电视机正常工作。将线圈屏蔽之后，线圈的磁场就被限制在屏蔽罩内部，可以消除这种干扰。
    (6)底架与焊脚。底架用聚脂绝缘材料制成方形，长、宽匀为0.9mm，厚4mm，如图3-15 (e)所示。它的中间开有一个圆口，直径为4mm，能让骨架下端紧密牢固地嵌入其中；四周做有跨线槽；底部分两排装有直径为0.8mm的5个金属焊线引脚，一排为两引脚，另一排为三引脚。线圈两个线头分别焊在两引脚上，三引脚空着不用。引脚除用于焊接固定线圈端头外，还通过它将整个线圈稳固地焊在电路板上。


    在实际中，根据可调线圈应用的场合不同，其制造结构与采用材料不尽相同。在骨架方面，常用材料还有电工纸板、胶木板、塑胶、云母、陶瓷等。云母、陶瓷有耐热、损耗小的特点。电工纸板、胶木板耐热性差，损耗大。骨架材料的优劣对线圈质量及稳定程度都有一定的影响，因此使用线圈时，应根据场合认真选择。在绕组方面，圈数多少主要取决于实际应用要求，一般来讲，电感量越大，圈数越多。选用导线直径则根据线圈电流及Q值未确定，如果通过电流大，又要求Q值高，就应选用粗漆包线。在线圈里装入磁芯，电感量会增大，从而减小线圈体积与分布电容，同时也能提高线圈Q值。
