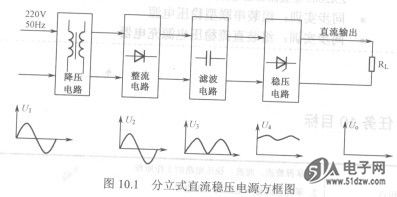

分立式直流稳压电源的方框图如图10.1所示。  QG5000P3(SL9LU)


    分立式直流稳压电源一般由降压、整流、滤波及稳压等几大单元电路组成，各电路的主要作用如下。
    降压电路：一般用变压器将市电220V交流电压变换为整流电路所要求的交流低压，同时保证直流电源与市电电源有良好的隔离。
    整流电路：对交流电压进行整形，即把交流电压变换为单向脉动的直流电压。整流电路一般由整流二极管或整流桥来担任。
    滤波电路:将整流后单向脉动电压中的交流成分滤除，使之成为平滑的直流电压。滤波管组成的电子滤波器来完成。
    稳压电路：为了消除因电网电压波动而造成滤波后的电压不稳或因负载改变而引起滤波后的电压不稳，在滤波后再加一级稳压电路，以获得稳定的直流输出电压。稳压电路一般用稳压二极管及其外围电路等来组成。
