电阻器的主要参数
发布时间:2011/8/16 9:46:51 访问次数:8144
1．电阻器的标称阻值和偏差
由于大批量生产的电阻器不可能满足使用者对阻值的所有要求，因此，为了保证使用者能在一定的阻值范围内选用电阻器，就需要按照一定的科学规律设计电阻器的阻值数列。有了一个合理的阻值数列，厂家就能安排批量生产，使用者也能选到合适的电阻值。

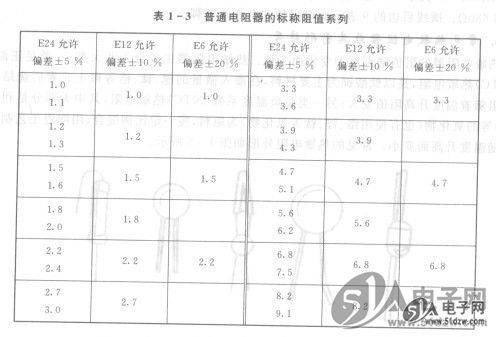

标称阻值，就是电阻器表面所标的阻值。这是为了便于厂家大批量生产和使用者在一定范围内选用，由国家统一规定并分成若干系列的数值。有E6、E12、E24、E48、E96、E192共6个系列、42组数值，分别适用于偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器阻值。普通电阻器标称值的三个系列如表1-3所列。
表中的标称值可以乘以10±n，例如4.7Ω这个标称值，就有0.47kΩ、4.7kΩ、47kΩ、470kΩ、4.7kΩ。 BSM100GB120DLC
2．电阻器的额定功率
电阻器在正常犬气压力(8. 67×104～10.67×l04Pa，即650～800mmHg)及额定温度下，长期连续工作并能满足规定的性能要求时，所允许耗散的最大功率。
电阻器的额定功率也是采用标准化了的额定功率系列值，其中线绕电阻器的额定功率系列为3W、4W、8W、10 W、16 W、25 W、40 W、50 W、75 W、100 W、150 W、250 W和500 W。非线绕电阻器的额定功率系列为0. 05 W、0.125 W、0.25 W、0.5 W、1 W、2W和5W。
小于1W的电阻器在电路图中通常不标出额定功率符号。大于1W的电阻器都用阿拉伯数字加单位表示，如25 W。
在电路图中表示电阻器额定功率的图形符号如图1-9所示。
1．电阻器的标称阻值和偏差
由于大批量生产的电阻器不可能满足使用者对阻值的所有要求，因此，为了保证使用者能在一定的阻值范围内选用电阻器，就需要按照一定的科学规律设计电阻器的阻值数列。有了一个合理的阻值数列，厂家就能安排批量生产，使用者也能选到合适的电阻值。
标称阻值，就是电阻器表面所标的阻值。这是为了便于厂家大批量生产和使用者在一定范围内选用，由国家统一规定并分成若干系列的数值。有E6、E12、E24、E48、E96、E192共6个系列、42组数值，分别适用于偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器阻值。普通电阻器标称值的三个系列如表1-3所列。
表中的标称值可以乘以10±n，例如4.7Ω这个标称值，就有0.47kΩ、4.7kΩ、47kΩ、470kΩ、4.7kΩ。 BSM100GB120DLC
2．电阻器的额定功率
电阻器在正常犬气压力(8. 67×104～10.67×l04Pa，即650～800mmHg)及额定温度下，长期连续工作并能满足规定的性能要求时，所允许耗散的最大功率。
电阻器的额定功率也是采用标准化了的额定功率系列值，其中线绕电阻器的额定功率系列为3W、4W、8W、10 W、16 W、25 W、40 W、50 W、75 W、100 W、150 W、250 W和500 W。非线绕电阻器的额定功率系列为0. 05 W、0.125 W、0.25 W、0.5 W、1 W、2W和5W。
小于1W的电阻器在电路图中通常不标出额定功率符号。大于1W的电阻器都用阿拉伯数字加单位表示，如25 W。
在电路图中表示电阻器额定功率的图形符号如图1-9所示。
