1．关于反馈   B6101C050

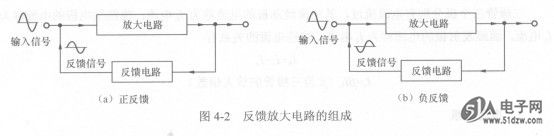

    所谓反馈是指从电路的输出端取一部分电压（或电流）反送到输入端。如果反送的电压（或电流）使输入端电压（或电流）减弱，即起抵消作用，这种反馈称为“负反馈”；如果反送的电压（或电流）使输入端电压（或电流）增强，这种反馈称为“正反馈”。反馈放大电路的组成如图4-2所示.
    在图4-2 (a)所示框图中，输入信号经放大电路放大后分作两路：一路去后级电路，另一路经反馈电路反送到输入端，从图中可以看出，反馈信号与输入信号相位相同，反馈信号会增强输入信号，所以该反馈电路为正反馈。在图4-2 (b)历示框图中，反馈信号与输入信号相位相反，反馈信号会抵消削弱输入信号，所以该反馈电路为负反馈。负反馈电路常用来稳定放大电路的静态工作点，即稳定放大电路的电压和电流，正反馈常与放大电路组合构成振荡器。

    2．电压负反馈放大电路
    电压负反馈放大电路如图4-3所示。
    电压负反馈放大电路的电阻R₁除了可以为三极管VT提供基极电流I_b外，还能将输出信号的一部分反馈到VT的基极（即输入端），由于基极与集电极是反相关系，故反馈为负反馈。
    负反馈电路的一个非常重要的特点就是可以稳定放大电路的静态工作点，下面分析图4-3所示电压负反馈放大电路静态工作点的稳定过程。


    由于三极管是半导体器件，它具有热敏性，当环境温度上升时，它的导电性增强，I_b、I_c电流会增大，从而导致三极管工作不稳定，整个放大电路工作也不稳定，而负反馈电阻R₁可以稳定I_b、I_c电流。R₁稳定电路工作点过程如下所述。
    当环境温度上升时，三极管VT的I_b、I_c电流增大一流过R₂的电流I增大（I=I_b+I_c，I_b、I_c电流增大，I就增大）→R₂两端的电压U_R2增大（U_R2=IR₂，I增大，R₂不变，U_R2增大）→VT的c极电压U_c下降（U_c=V_CC- U_R2，U_R2增大，V_cc不变，U_e就减小）→VT的b极电压U_b下降（U_b由U_c经R₁降压获得，U_c下降，U_b也会跟着下降）→I_b减小（U_b下降，VT发射结两端的电压U_be减小，流过的I_b电流就减小）→I_c也减小（I_c=βI_b，I_b减小，β不变，故I_c减小）→I_b、I_c减小恢复到正常值。
    由此可见，电压负反馈放大电路由于R₁的负反馈作用，使放大电路的静态工作点得到稳定。
