(1)多绕组变压器    AIC431CUS

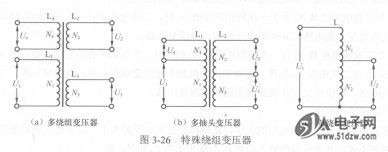

    多绕组变压器的一、二次绕组由多个绕组组成，图3-26 (a)所示是一种典型的多个绕组的变压器，如果将L₁作为一次绕组，那么L₂. L₃、L₄都是二次绕组，L₁绕组上的电压与其他绕组的电压关系都满足U₁/U₂=N₁/N₂


    例如N₁=1000、N₂=200、N₃=50、N₄=10，当U₁=220V时，U₂、U₃、U₄电压分别是44V、11V和2.2V。
    对于多绕组变压器，各绕组的电流不能按长2等来计算，而遵循P₁=P₂+P₃+P₄，即U_lI₁= U₂I₂+U₃I₃+U₄I₄，当某个二次绕组接的负载电阻很小时，该绕组流出的电流会很大，其输出功率就增大，其他二次绕组输出电流就会减小，功率也相应减小。
    (2)多抽头变压器
    多抽头变压器的一、二次绕组由两个绕组构成，除了本身具有四个引出线外，还在绕组内部接出抽头，将一个绕组分成多个绕组。图3-26 (b)所示是一种多抽头变压器。从图中可以看出，多抽头变压器由抽头分出的各绕组之间电气上是连通的，并且两个绕组之间共用一个引出线，而多绕组变压器各个绕组之间电气上是隔离的。如果将输入电压加到匝数为N₁的绕组两端，该绕组称为一次绕组，其他绕组就都足二次绕组，各绕组之间的电压关系都满足U₁/U₂=N₁/N₂
    (3)单绕组变压器
    单绕组变压器又称自耦变压器，它只有一个绕组，通过在绕组中引出抽头而产生一、二次
绕组。单绕组变压器如图3-26 (c)所示。如果将输入电压U_l加到整个绕组上，那么整个绕组
就为一次绕组，其匝数为(N₁+N₂)，匝数为N2的绕组为二次绕组，U_l、U₂电压关系满足U₁/U₂=N₁+N₂/N_2.
