变压器结构、工作原理和功能

发布时间:2011/9/19 9:59:22 访问次数:2832

1．结构 AH3144
两组相距很近、又相互绝缘的绕组就构成了变压器。变压器的结构示意图如图3-24所示，从图中可以看出，变压器主要由绕组和铁芯组成。绕组通常是由漆包线（在表面涂有绝缘层的导线）或纱包线绕制而成的，与输入信号连接的绕组称为一次绕组（或称为初级绕组），与输出信号连接的绕组称为二次绕组（或称为次级绕组）。

    2．工作原理

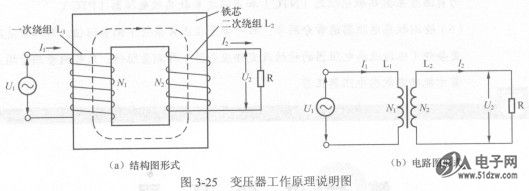

    变压器是利用电一磁和磁一电转换原理工作的。下面以图3-25所示电路来说明变压器的工作原理。
    当交流电压U_l送到变压器的一次绕组L₁两端时（L₁的匝数为N₁），有交流电流，I₁流过L₁，L₁马上产生磁场，磁场的磁感应线沿着导磁良好的铁芯穿过二次绕组L₂（其匝数为N₂），有磁感线穿过L₂，L₂上马上产生感应电动势，此时L₂相当一个电源，由于L₂与电阻器R连接成闭合电路，L₂就有交流电流I₂输出并流过电阻器R，R两端的电压为U₂。
    变压器一次绕组进行电一磁转换，而二次绕组进行磁一电转换。

    3．功能   ADXL346ACCZ
    变压器可以改变交流电压大小，也可以改变交流电流大小。
   (1)政变交流电压
    变压器既可以升高交流电压，也能降低交流电压。在忽略电能损耗的情况下，变压器一次电压U_l、二次电压U₂与一次绕组匝数N₁、二次绕组匝数N₂的关系有
                               U₁/U₂=N₁/N₂=n

    由上面的式子可知：
    ①当二次绕组匝数N2多于一次绕组的匝数N1时，二次电压U₂就会高于一次电压U_l，变压器可以提升交流电压，故电压比，n<l的变压器称为升压变压器。
    ②当二次绕组匝数N₂少于一次绕组的匝数N1时，二次电压U₂小于一次电压U_l，变压器能降低交流电压，故电压比n>1的变压器称为降压变压器。
    ③当二次绕组匝数N₂与一次绕组的匝数N_l相等时，变压器不会改变交流电压的大小，即一次电压U₁与二次电压U₂相等。这种变压器虽然不能改变电压大小，但能对一次、二次电路进行电气隔离，故电压比n=1变压器常用作隔离变压器。
    (2)改变交流电流
    变压器不但能改变交流电压的大小，还能改变交流电流的大小。由于变压器对电能损耗很少，可忽略不计，故变压器的输入功率P_l与输出功率P₂相等，即
                                   P₁=P₂                                 U₁I₁=U₂I₂                                U₁/U₂=I₂/I₁    从上面式子可知，变压器的一次、二次电压与一、二次电流成反比。若提升了二次电压，就会使二次电流减小；若降低了二次电压，就会使二次电流增大。
    综上所述，对于变压器来说，匝数越多的绕组两端电压越高，流过的电流越小。例如某个电源变压器上标注“输入电压220V，输出电压6V”，那么该变压器的一，二次绕组匝数比n=220/6=110/3≈37,当将该变压器接在电路中时,二次绕组流出的电流是一次绕组注入电流的37倍.
