无论哪种变压器，它们的基本结构和工作原理是相似的，只是根据不同的工作需要，在一些细节上有所不同，如高频变压器需要采用高频磁芯等。
   1．变压器结构     UC3843BVDR2

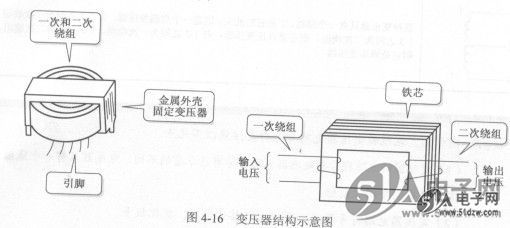

    图4-16所示是变压器结构示意图。


    (1)绕组。一次和二次绕组是变压器的核心部分，变压器中的电流由其构成回路。一次绕组与二次绕组之间高度绝缘，如果二次绕组有多组，则各组绕组之间也要高度绝缘，各组绕组与变压器其他部件之间也要高度绝缘。
    (2)铁芯或磁芯。铁芯或磁芯用来构成磁路。铁芯或磁芯用导磁材料制成，它的磁阻很小。有的变压器没有铁芯或磁芯，这并不妨碍变压器的工作，因为各种用途的变压器对铁芯或磁芯有不同的要求。
    (3)骨架。绕组绕在骨架上。一个变压器中只有一个骨架，一次和二次绕组均绕在同～个骨架上。骨架用绝缘材料制成，骨架套在铁芯或磁芯上。
    (4)外壳。外壳用来包住铁芯或磁芯，同时具有磁屏蔽和固定变压器的作用。外壳用金属材料制成。有的变压器没有外壳。
    (5)引脚。引脚是变压器一、二次绕组的引出线，用来与外电路连接。

    2．变压器基本工作原理
    变压器的工作原理可以用结构示意图来说明。在图4-16中，左侧是一次绕组，右侧是二次绕组，一次和二次绕组均绕在铁芯上。
    变压器只能输入交流电压。从变压器一次绕组两端输入交流电压，从二次绕组输出交流电压。
    给一次统组输入交流电压后，一次绕组中有交流电流，一次绕组产生交变磁场，磁场的磁力线绝大多数与铁芯或磁芯构成回路。
    因二次绕组也绕在铁芯或磁芯上，变化的磁场通过二次绕组，并在其两端产生感应电动势。二次绕组所产生的电压大小与输入电压大小不同（也有相同的情况，如1:1变压器），其频率和变化规律与交流输入电压相同。
    综上所述，给变压器一次绕组通入交流电压时，其二次绕组两端输出交流电压，这是变压器的基本工作原理。
