(1)直流等效电路。图4-10所示是π形LC滤波电路的直流等效电路。由于电感Ll的直流电阻很小，因此直流电流流过Ll时在Ll上产生的直流电压降很小，这一点比滤波电阻要好。

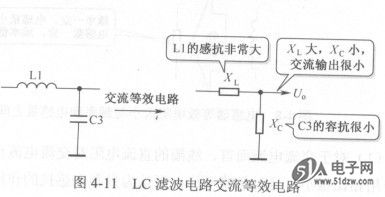

    (2)交流等效电路。图4-11所示是LC滤波电路的交流等效电路。对于交流成分而言，因为电感Ll感抗的存在，且这一电感很大，这一感抗与电容C3的容抗（容抗很小）构成分压衰减电路（如图4—11所示），对交流成分有很大的衰减作用，从而达到滤波的目的。


    2．抗高频干扰的电感电路
    220V交流市电网中存在着大量的高频干扰成分，例如各种电器电源在开、关时产生的高频脉冲会寄生在交流电网中。
    图4-12所示是电网中的高频干扰示意图。挂在电网中的各种用电器会相互之间干扰，如当开、关室内电器的电源开关时，电源开关的开、关动作会对其他用电器产生干扰，例如收音机中会发出“咔嗒”一声，说明对收音机工作产生了干扰。


    当电器对抗干扰要求不高时，电源电路中可以不设置高频抗干扰电路，否则必须设置，以确保电器的正常工作。
    图4-13所示是高频抗干扰电感电路。电路中的S1是双刀双掷电源开关，S1-1、Sl-2是它的两个刀，分别设置在220V交流市电的火线（又称相线）和零线上；Ll、L2是高频抗干扰线圈，Fl是交流高压回路中的保险丝：Tl是电源变压器。


    两组线圈Ll、L2分别串联在电源变压器Tl -次绕组的两根进线上。由于高频干扰信号的频率高，电感器对高频信号的感抗大，因此，高频干扰信号不能进入到电源变压器Tl的一次绕组中，从而达到高频抗干扰的目的。
    对于50Hz交流市电而言，因为频率很低，Ll、L2对交流电的感抗很小而呈通路，所以220V交流市电能够加到电源变压器Tl的一次绕组两端。
    这一抗干扰元器件Ll、L2串联在交流电回路中，不需要接地线，安全性能比较好。
