电阻串并联电路是电阻串联电路与电阻并联电路的组合电路。

    图2-22所示是由三只电阻器构成的电阻串并联电路。电路中的电阻Rl和R2并联，然后再与电阻R3串联，这就是纯电阻的串并联电路。      P51XAG37JFA


    纯电阻器的串并联电路还可以有其他的电路形式，可以有更多的电阻器进行串并联。串并联电路的特征是，电路中的部分电阻器进行并联，然后再与其他电阻器进行串联。除电阻器可以构成串并联电路之外，其他的各种元器件都可以构成串并联电路，电阻串并联电路是最基本的串并联电路。
    1．电阻串并联电路总电阻特性
    串并联电路具有串联电路和并联电路的一些共同特性。

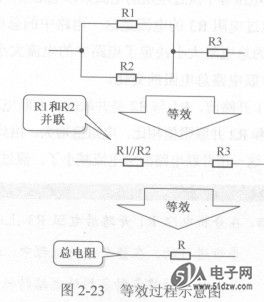

    在电阻串并联电路中，电路的总电阻等于各并联电阻的并联值与其他串联电阻的阻值之和，即电路中的Rl与R2并联后的阻值，再与电阻R3的阻值相加，图2-23所示是等效过程示意图。

    2．电阻串并联电路电流特性
    图2-24所示是电阻串并联电路，电路中的总电流为I，流过电阻Rl的电流为I₁，流过电阻R2的电流为I₂，流过电阻R3的电流为I₃，电路中的总电流I分别通过电阻Rl和R2，再通过电阻R3流到地端。电路中，总电流I=I₁+I₂=I₃。



    3．电阻串并联电路电压特性     P6KE12CA-TR
    如图2-25所示，电阻Rl和R2上的电压Ul、U2相等，电阻R3上的电压为U₃，Rl上的电压与R3上的电压之和等于+V。
