搭出租车出门办事是很平常的。当坐到出租汽车上，只要汽车一开动，随着行驶里程的增加，就会看到汽车前面的数字记价表读数从零逐渐增大，自动显示出该收的车费。当出租车到达某地需要在那里等候时，司机只要按一下“记时”按键，每等候一定时间，显示数字就增加一个该收的等候费用；汽车行驶时，停止计算等候费，继续增加里程费。到达目的地后，便可按显示的数字收费。如果要开收据，司机只要按一下“开票”键，打印机即在收据上打印出钱数，作为报销凭证。这一系列动作都是由一个安装在驾驶室里的“里程计价表”来完成的。

    1．设计任务
    ①设计秒信号和0.1分信号脉冲产生器。

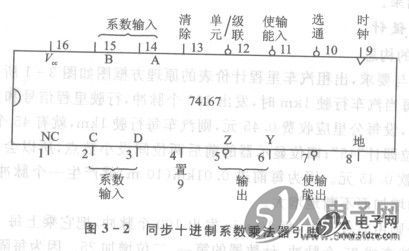

    ②选用十进制系数乘法器。
    ③设计四级BCD码计数、译码和显示器。
    ④选用产生行驶里程信号的于簧继电器作为脉冲信号产生电路。
    ⑤根据乘法器输入系数a、b、c、d设计拨盘开关（按键）电路，以改变里程单价。
    ⑥根据任务，设计整机逻辑电路，画出详细框图和总原理图。
    ⑦选用中小规模集成器件，实现所选定的电路，并列出器材清单。
    ⑧检查设计结果。
    2．总体方案设计
    (1)总体框图的构思

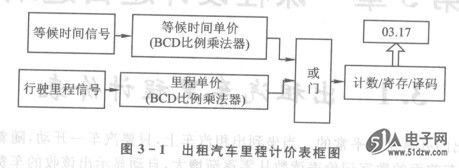

    根据设计任务与要求，出租汽车里程计价表的原理方框图如图3 -1所示。由传感器获得“行驶里程信号”，每当汽车行驶lkm时，发出100个脉冲，行驶里程信号和里程单价相乘后送入计数器中。例如，设每公里应收费0.45元，则汽车每行驶lkm，就有45个脉冲送入计数器，计数器的第一、二位即计“45”；四位显示器的前后两位间设小数点，所以会显示出0. 45元，表示行车lkm，应收款0.45元。因为每前进0.Olkm(10 m)就产生一个脉冲，所以显示的收费会随着行驶里程的增加而不断地增大。
    等候时间信号则由时钟产生，每10 min发出100个脉冲，把它乘上每10 min收费价。例如，0. 25元×100就变成25个脉冲，计数器的第一、二位增加25。因为每隔0.1 min产生一个脉冲，所以，等候时间计费也随着等候时间的延长而不断地增大。
