在汽车电子电路中，由集成电路构成的电路较多，除了电源系统、点火系统外，很多辅助电路均以集成电路为主构成。现以RT1760N芯片组成的电路为例说明电路的识读的方法。

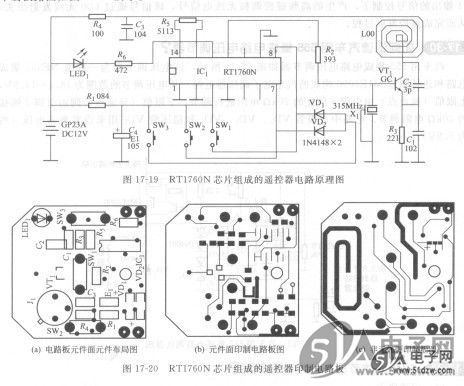

    由RT1760N滚动码芯片组成汽车遥控防盗系统的遥控器电路如图17-19所示，其电路印制板路图如图17-20所示。

    (1)识图方法
    识读图17-19所示的遥控发射器电路时，可先从GP23A电池的正极电流去向人手。该电流分成三路：一路经R₁、C₄去耦合为IC₁(RT1760N)接线端子3供电，同时也为SW₁～SW₃提供控制电压。
    另一路加至LED₁正极，而LED₁负极经R₆连至IC₁接线端子12。显然LED₁的工作状态受控于该接线端子，组成了发射指示电路。
    还有一路经R₄、C₃去耦滤波后经发射无线L00如至VT₁集电极。由于天线L00串接在VT₁的供电回路中。该天线发射的信号由VT₁提供，由此就可确认为发射电路的功率放大管。该管基极经R₂与IC₁接线端子11相连，发射信号来自于IC₁内。
    SW₁～SW₃的上端均匀与电源相连，当它们接通时，相当于将R1提供的电压加到IC₁的接线端子7或8，或通过VD₁、VD₂同时加至端子7、8脚。这几只元件和IC₁端子7、8内的电路组成了键盘输人电路。
    (2)信号流程分析
    滚动码编码发生器IC₁内部固化了滚动码程序，当按键开关SW₁～SW₃其中某一个被按下时，代表该接口的控制信号原始代码，经IC₁内部的编码器加密后，从IC₁的信号端子11输出。与此同时，IC₁内的指示灯控制电路也启动工作，并使其端子12翻转为低电平，从而使LED₁导通发光，以示遥控器处于信号发射状态。
    从IC₁端子11输出的滚动码加密信号，经R₂加至无线发射电路。该电路在IC₁端子11输出的信号控制下，产生的高频键控调幅无线电信号，该信号通过LOO无线发射出去，从而完成遥控发射过程。
