识读节日彩灯控制电路图?
发布时间:2011/9/8 9:37:20 访问次数:3927
(1)识读要点 JM20316

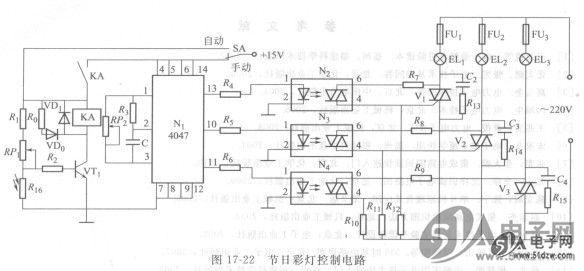

图17-22所示彩灯控制电路可以实现三组彩灯自动转换,各组彩灯的220V交流电源过零时触发。天黑时,可自动开始工作,也可手动,使其在需要时工作。控制电路与彩灯的强电电路之间使用光耦隔离,使用安全。彩灯通断频率可以预置,第1组彩灯的通断频率就是预置的频率,其余两组按预置频率的一半交替通断。
(2)电路工作原理
控制部分的脉冲发生器由单稳/无稳多谐振荡器CC4047(Nl)组成,其13、10、11脚输出3个不同的时钟信号。13脚输出的时钟脉冲u13是振荡频率;10脚的输出u10是振荡频率的二分之一;11脚的输出u11也是振荡频率的二分之一,但正好与u10反向。振荡频率由接1、2、3脚的RC网络决定,RP2用来预置振荡频率。
光敏电阻R16控制流人VT1的基极电流。当SA置于“自动”位置时,R16因受白天光照而阻值减小,使VT1只有很小的基极电流而不足以导通。此时继电器KA不工作,N1无电源电压,控制器和彩灯不工作。到了晚上,光照减弱,R16阻值增大,使VT1因基极电流增大而导通。此时,继电器KA工作,其动合触头闭合,N1加上电源电压,控制器和彩灯自动开始工作。调节RP1可以使彩灯在某一环境照度下开始工作。如果将SA置于“手动”位置,则电源电压直接加在N1上,控制器和彩灯立即工作,不再受光照控制。
当脉冲的占空系数为50%(方波)时,13脚的导通时间T=2.2(RP2+R3)×Cl(单位为s),10、11脚的导通时间是T的2倍。为了使彩灯有足够的时间熄灭,不致产生连续点亮的感觉,导通时间T,即振荡脉冲宽度不宜少于20ms。
N1输出的3种脉冲分别控制3只过零光电耦合器(N2~N4),再通过它们分别触发双向晶闸管Vl~V3,使ELl~EL3三组彩灯作相应的通断。这样使控制电路与交流电源的强电隔离开以确保安全,还可以使双向晶闸管在交流电压通过零点时触发,减小对其他用电设备的干扰。
(1)识读要点 JM20316
图17-22所示彩灯控制电路可以实现三组彩灯自动转换,各组彩灯的220V交流电源过零时触发。天黑时,可自动开始工作,也可手动,使其在需要时工作。控制电路与彩灯的强电电路之间使用光耦隔离,使用安全。彩灯通断频率可以预置,第1组彩灯的通断频率就是预置的频率,其余两组按预置频率的一半交替通断。
(2)电路工作原理
控制部分的脉冲发生器由单稳/无稳多谐振荡器CC4047(Nl)组成,其13、10、11脚输出3个不同的时钟信号。13脚输出的时钟脉冲u13是振荡频率;10脚的输出u10是振荡频率的二分之一;11脚的输出u11也是振荡频率的二分之一,但正好与u10反向。振荡频率由接1、2、3脚的RC网络决定,RP2用来预置振荡频率。
光敏电阻R16控制流人VT1的基极电流。当SA置于“自动”位置时,R16因受白天光照而阻值减小,使VT1只有很小的基极电流而不足以导通。此时继电器KA不工作,N1无电源电压,控制器和彩灯不工作。到了晚上,光照减弱,R16阻值增大,使VT1因基极电流增大而导通。此时,继电器KA工作,其动合触头闭合,N1加上电源电压,控制器和彩灯自动开始工作。调节RP1可以使彩灯在某一环境照度下开始工作。如果将SA置于“手动”位置,则电源电压直接加在N1上,控制器和彩灯立即工作,不再受光照控制。
当脉冲的占空系数为50%(方波)时,13脚的导通时间T=2.2(RP2+R3)×Cl(单位为s),10、11脚的导通时间是T的2倍。为了使彩灯有足够的时间熄灭,不致产生连续点亮的感觉,导通时间T,即振荡脉冲宽度不宜少于20ms。
N1输出的3种脉冲分别控制3只过零光电耦合器(N2~N4),再通过它们分别触发双向晶闸管Vl~V3,使ELl~EL3三组彩灯作相应的通断。这样使控制电路与交流电源的强电隔离开以确保安全,还可以使双向晶闸管在交流电压通过零点时触发,减小对其他用电设备的干扰。
