1．可变电容器

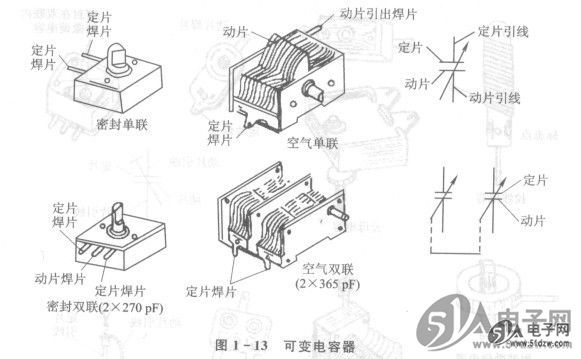

可变电容器的种类很多，按结构分有单联、双联、三联和四联等。按介质分有空气介质与薄膜介质等两类。其结构和符号如图1-13所示。
(1)空气介质可变电容器空气介质电容器的最大特点是使用寿命长，故障少；但是体积较大。一般单联空气可变电容器多用于直放式收音机的调谐。双联空气可变电容器用于超外差式收音机的调谐。
当电容器接人电路时，一定要将动片接地，以防人体感应。对于差容双联，容量大的接输入回路，容量小的接振荡回路。
(2)薄膜介质可变电容器这种电容器具有体积小，质量轻等优点。但是介质薄膜易磨损，容易出现噪声，寿命不如空气可变电容器长，容易发生故障。
可变电容器常用于便携式收音机中。密封双联有三个引脚，两边的引脚分别接定片，中间的一个引脚接动片。
常用的薄膜介质可变电容器有CBM-X-270单联、CBM-2X-270双联、CBM-3X-340三联和CBM-4X-270四联4种。
2．电解电容器
电解电容器是使用较多的一种固定电容器。电解电容器按正极的材料可分为铝、钽、铌、钛电解电容器等。其负极是液体、半液体和胶状的电解液，正极是金属极板，介质为正极金属极板表面上形成的一层氧化膜。
电解电容器的特点是：
(1)有正负极性电解电容器接入电路时要分清极性，正极接高电位（电源的正极），负极接低电位（电源的负极）。如果极性接反，将使电容器的漏电流剧增，最后使电容器损坏，甚至引起爆裂。
(2)漏电流较其他固定电容器大 因为电解电容器没接人电路或接入电路但没有加电压时，其氧化膜逐渐变薄，绝缘电阻变小，所以，漏电流变大。
(3)容量误差容量误差较大，即与标称值相差较大。
(4)无极性电容其中有一部分为无极性电容器，其容量可以做得很大；但稳定性差，漏电流大。 ADG432ABRZ
1．可变电容器
可变电容器的种类很多，按结构分有单联、双联、三联和四联等。按介质分有空气介质与薄膜介质等两类。其结构和符号如图1-13所示。
(1)空气介质可变电容器空气介质电容器的最大特点是使用寿命长，故障少；但是体积较大。一般单联空气可变电容器多用于直放式收音机的调谐。双联空气可变电容器用于超外差式收音机的调谐。
当电容器接人电路时，一定要将动片接地，以防人体感应。对于差容双联，容量大的接输入回路，容量小的接振荡回路。
(2)薄膜介质可变电容器这种电容器具有体积小，质量轻等优点。但是介质薄膜易磨损，容易出现噪声，寿命不如空气可变电容器长，容易发生故障。
可变电容器常用于便携式收音机中。密封双联有三个引脚，两边的引脚分别接定片，中间的一个引脚接动片。
常用的薄膜介质可变电容器有CBM-X-270单联、CBM-2X-270双联、CBM-3X-340三联和CBM-4X-270四联4种。
2．电解电容器
电解电容器是使用较多的一种固定电容器。电解电容器按正极的材料可分为铝、钽、铌、钛电解电容器等。其负极是液体、半液体和胶状的电解液，正极是金属极板，介质为正极金属极板表面上形成的一层氧化膜。
电解电容器的特点是：
(1)有正负极性电解电容器接入电路时要分清极性，正极接高电位（电源的正极），负极接低电位（电源的负极）。如果极性接反，将使电容器的漏电流剧增，最后使电容器损坏，甚至引起爆裂。
(2)漏电流较其他固定电容器大 因为电解电容器没接人电路或接入电路但没有加电压时，其氧化膜逐渐变薄，绝缘电阻变小，所以，漏电流变大。
(3)容量误差容量误差较大，即与标称值相差较大。
(4)无极性电容其中有一部分为无极性电容器，其容量可以做得很大；但稳定性差，漏电流大。 ADG432ABRZ
