电位器
发布时间:2011/8/16 10:08:23 访问次数:2394
电位器是一种常用的电子器件，它靠滑动臂在电阻上滑动来改变阻值，从而使其电压随滑动臂的滑动而改变。如电视机中的亮度和对比度调节等都是通过电位器来完成的。
1．电位器的分类
电位器按电阻体所用的材料不同分为碳膜电位器、线绕电位器、金属膜电位器、碳质实芯电位器、有机实芯电位器和玻璃釉电位器等。
电位器按结构的不同可分为单圈和多圈电位器、单联和双联电位器、带开关电位器i锁紧和非锁紧型电位器等。
电位器按调节方式又分为旋转式电位器和直滑式电位器。常用电位器如图1-10所示。
(1)碳膜电位器这种电位器的结构比较简单，主要由马蹄形电阻片和滑动臂构成，随滑动触点的位置改变，就可达到改变电阻值的目的。
该电位器还具有噪声小、稳定性好和品种多等优点。因此，广泛应用于收音机、收录机和电视机等家电及无线电电子设备中。
(2)线绕电位器这种电位器由合金电阻丝绕在环状骨架上制成。其优点是能承受较大的功率，精密度高，而且耐热性能和耐磨性能比较好；其缺点是当电流通过合金电阻丝时，将产生分布电容和分布电感，影响整个电路的稳定性，故在高频电路中不宜采用。
(3)直滑式电位器这种电位器的形状一般为长方体，电阻体为板条形，通过滑动触头来改变电阻值。直滑式电阻器多用于收录机和电视机。
(4)方形电位器这种电位器是一种新型电位器，其特点是采用碳精节点，耐磨性能好，并装有插入武焊片和插入式支架，能直接插入印制电路板，使用方便。常用于电视机的亮度、对比度和色饱和度的调节。
2．电位器的参数及其变化规律
电位器的参数与电阻器相同；电位器参数变化规律有直线式、指数式和对数式。
(1)直线式用字母X表示，阻值随转轴的旋转作均匀的变化，并与旋转角度成正比。这种电位器适于做分压和偏流的调整等。
(2)对数式用字母D表示，阻值随转轴的旋转作对数关系变化。调控制和黑白电视机的黑白对比度调整。
(3)指数式用字母Z表示，阻值随转轴的旋转作指数规律变化。量控制。

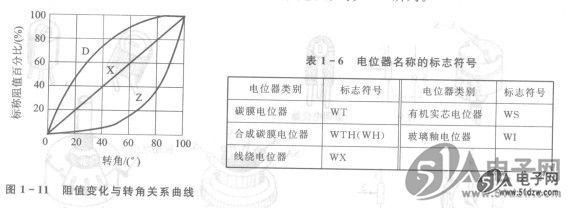

电位器的阻值变化规律曲线如图1 - 11所示。
3．电位器的识别与选用
在电位器的外壳上用字母标志着它的型号，，其意义如表1-6所列。
电位器轴端式样常分为光轴式、带起子槽式和铣平面式。其转轴的轴柄长短也不一样，在使用时要视具体条件选用，可从以下几个方面考虑：
①电位器的体积大小和转轴的轴端式样要符合电路的要求，如经常旋转调整的电位器选用铣平面式；作为电路调试用的电位器可选用带起子槽式。
②电位器阻值变化形式可根据用途而定，如偏流调整，分压控制和音量调节等可用直线式；音调控制用对数式。
③电位器在代用时应注意：功率不得小于原电位器的功率，阻值可比原来的略大或略小，偏差一般不超过20%的阻值。
4．电位器的测量
如图1 - 10所示，电位器的引脚分别为A、B、C，开关引脚为K和S。首先用万用表测量电位器的标称值。根据标称值的大小，选择合适的挡位，测A、C两端的阻值是否与标称值相符；如阻值为∞大时，表明电阻体与其相邻的引脚断开了。然后再测A、B两端或B、C两端的电阻值，并慢慢地旋动转轴，若这时表针平稳地朝一个方向移动，没有跌落和跳跃现象，表明滑动触点与电阻体接触良好。最后用R×1挡测K与S之间的阻值，转动转轴使电位器的开关接通或断开，阻值应为零或无穷大；否则说明开关坏了。 DW025AB-M25W
电位器是一种常用的电子器件，它靠滑动臂在电阻上滑动来改变阻值，从而使其电压随滑动臂的滑动而改变。如电视机中的亮度和对比度调节等都是通过电位器来完成的。
1．电位器的分类
电位器按电阻体所用的材料不同分为碳膜电位器、线绕电位器、金属膜电位器、碳质实芯电位器、有机实芯电位器和玻璃釉电位器等。
电位器按结构的不同可分为单圈和多圈电位器、单联和双联电位器、带开关电位器i锁紧和非锁紧型电位器等。
电位器按调节方式又分为旋转式电位器和直滑式电位器。常用电位器如图1-10所示。
(1)碳膜电位器这种电位器的结构比较简单，主要由马蹄形电阻片和滑动臂构成，随滑动触点的位置改变，就可达到改变电阻值的目的。
该电位器还具有噪声小、稳定性好和品种多等优点。因此，广泛应用于收音机、收录机和电视机等家电及无线电电子设备中。
(2)线绕电位器这种电位器由合金电阻丝绕在环状骨架上制成。其优点是能承受较大的功率，精密度高，而且耐热性能和耐磨性能比较好；其缺点是当电流通过合金电阻丝时，将产生分布电容和分布电感，影响整个电路的稳定性，故在高频电路中不宜采用。
(3)直滑式电位器这种电位器的形状一般为长方体，电阻体为板条形，通过滑动触头来改变电阻值。直滑式电阻器多用于收录机和电视机。
(4)方形电位器这种电位器是一种新型电位器，其特点是采用碳精节点，耐磨性能好，并装有插入武焊片和插入式支架，能直接插入印制电路板，使用方便。常用于电视机的亮度、对比度和色饱和度的调节。
2．电位器的参数及其变化规律
电位器的参数与电阻器相同；电位器参数变化规律有直线式、指数式和对数式。
(1)直线式用字母X表示，阻值随转轴的旋转作均匀的变化，并与旋转角度成正比。这种电位器适于做分压和偏流的调整等。
(2)对数式用字母D表示，阻值随转轴的旋转作对数关系变化。调控制和黑白电视机的黑白对比度调整。
(3)指数式用字母Z表示，阻值随转轴的旋转作指数规律变化。量控制。
电位器的阻值变化规律曲线如图1 - 11所示。
3．电位器的识别与选用
在电位器的外壳上用字母标志着它的型号，，其意义如表1-6所列。
电位器轴端式样常分为光轴式、带起子槽式和铣平面式。其转轴的轴柄长短也不一样，在使用时要视具体条件选用，可从以下几个方面考虑：
①电位器的体积大小和转轴的轴端式样要符合电路的要求，如经常旋转调整的电位器选用铣平面式；作为电路调试用的电位器可选用带起子槽式。
②电位器阻值变化形式可根据用途而定，如偏流调整，分压控制和音量调节等可用直线式；音调控制用对数式。
③电位器在代用时应注意：功率不得小于原电位器的功率，阻值可比原来的略大或略小，偏差一般不超过20%的阻值。
4．电位器的测量
如图1 - 10所示，电位器的引脚分别为A、B、C，开关引脚为K和S。首先用万用表测量电位器的标称值。根据标称值的大小，选择合适的挡位，测A、C两端的阻值是否与标称值相符；如阻值为∞大时，表明电阻体与其相邻的引脚断开了。然后再测A、B两端或B、C两端的电阻值，并慢慢地旋动转轴，若这时表针平稳地朝一个方向移动，没有跌落和跳跃现象，表明滑动触点与电阻体接触良好。最后用R×1挡测K与S之间的阻值，转动转轴使电位器的开关接通或断开，阻值应为零或无穷大；否则说明开关坏了。 DW025AB-M25W
