三极管代换方法,PN型三极管的测量方法,三极管的代换方法。

用指针万用表判断NPN型三极管极性现场检测实操，判断NPN型三极管的集电极和发射极的方法。

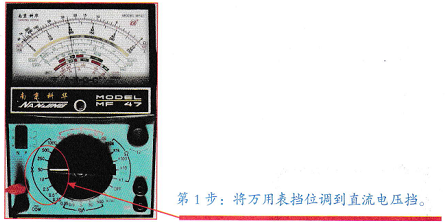

使用R×1k零,将红、黑表笔分别接三极管基极外的两只引脚,并用一只手指将基极与黑表笔相接触。

观察表盘,测得阻值为“150k”。

黑表笔不动.红表笔接第三只引脚测量.

由于两次测量的电阻值,一个大一个小,因此需要重新测量。将万用表的黑表笔换到其他引脚上,将红表笔接另外两只引脚中的任一只。

三极管现场检测实操，区分NPN型和PNP型三极管现场检测实操，区分NPN型三极管和PNP型三极管的方法，区分NPN型三极管和PNP型三极管的方法。

测量分析:由于步骤7-10中两次测量的电阻值都很大,因此可以判断此三极管为PNP型三极管,且黑表笔接的引脚为三极管的基极。

提示:如果在二次测量中,万用表测量的电阻值都很小,则该三极管为NPN型三极管,且黑表笔接的电极为基极(b极)。

观察表盘,测量的电阻值为无穷大。

将红、黑表笔交换再重测量一次,同样用一只手指将基极与黑表笔相接触。

判断NPN型三极管的集电极和发射极的方法，总结:在两次测量中,指针偏转量最大的一次(阻值为“15Ok”的一次),黑表笔接的是集电极,红表笔接的是发射极。

用指针万用表判断PNP型三极管极性现场检测实操.

判断PNP型三极管的集电极和发射极的方法。

将红、黑表笔交换再重测量一次,同样用一只手指将基极与黑表笔相接触。

观察表盘,测得阻值为“500k”。

判断PNP型三极管的集电极和发射极的方法,电子元器件检测维修技能全图解.
