空载试验的主要目的是测量变压器的空载电流和空载损耗;发现磁路的局部或整体缺陷;检查绕组匝间、层问绝缘是否良好,铁心矽钢片间绝缘状况和装配质量等。在交接试验中应进行空载试验。

变压器空载试验方法由单相电源法和三相电源法两种。单相电源法采用单相试验电源,适用于单相变压器试验和二相变压器的单相试验。三相电源法采用二相试验电源,只适用于三相变压器,试验时,功率损耗可采用三瓦特表或双瓦特表测量、一般常用的是双瓦特表。电力变压器空载试验时,在额定条件下,空载电流的允许偏差为±22%;空载损耗的允许偏差为+15%。

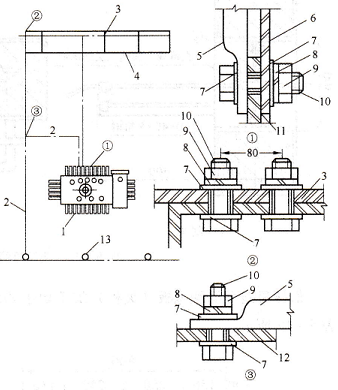

室内变压器低压母线的引出,多为经低压绝缘子支架穿墙引出。支架固定前,首先根据设计要求做好绝缘子的固定,或先在墙壁上同定好支架,组装母线时再顺便装绝缘子。如果母线截面积大于1000mm2。时,支架下面要加支撑。

测定变压器的极性和接线组别变压器极性和接线组别测定的目的是:

确定单相绕组的极性端子,以便进行串联或并联的正确连接;

确定三相变压器的接线组别,用于判断变压器能否进行并联运行。

测定单相变压器板性和二相变压器接线组别的方法有直流法和交流法两种。直流法简单方便,准确度一般能满足要求。交流法较为可靠,容易判断,但当变压器的变压比较大(例如大于20)时,交流法中的两个电压相差很小,判断较为困难,使用时应子注意。

变压器在交接时,需要检查单相变压器引出线的极性和三相变压器的接线组别,检查结果必须与变压器铭牌标志相符。

空载特性试验变压器空载特性试验就是从任意一侧的绕组(一般是二次侧绕组)向变压器施加额定频率的正弦电压,在其他绕组开路的情况下测量其空载电流和空载损耗的试验.
