各连接点的施工方法。变压器出线处零母线规格。与钢接地线截面相当的铜或铝接地线的截面。

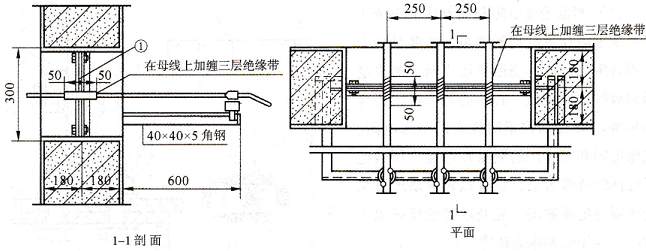

在母线上加缠三层绝缘带,低压母线支架规格示意图,低压母线穿墙绝缘板(夹板)加工要求。低压母线夹板配件和要求.低压母线穿墙绝缘板的加工要求.

变压器接地在三相四线低压供电线路中,变压器低压侧有一低压中性母线,也称变压器的工作零母线,此端子的引出线除把供电系统中的中性线(零线)连成一体构成工作零母线外,还要把从此端子的引出线与变压器接地线(接地极)连接,从而构成一体。

对于零母线截面积的选择,一般按变压器额定电流的25%来考虑,为了测试方便,在变压器中性点的接地回路中,靠近变压器处往往做一个可拆卸的连接点。

短路试验的目的就是测定变压器的短路损耗和短路电压,它的作用是:

计算变压器效率;

确定变压器能否与其他变压器并联运行;

计算变压器短路时的短路电流;

计算变压器工次侧的电压波动;

确定变压器温升试验时的温升;

发现变压器在结构和制造上的缺陷。

检验电压分接开关指示位置是否正确。

检查各绕组的匝数比,可判断变压器是否存在匝问短路。

变压比的测定方法有双电压表法、变比电桥法和标准互感器法。

变压比试验应在每一分接头位置下进行。当不止一个绕组带有分接头时,可以轮流在一个绕组所有分接头处测定,而另外带分接头的绕组接在额定分接头上。带有载调压装置的,必须采用电动操作变换分接头位置。

变压比试验的判断标准是:各相相应分接头的变比与铭牌值相比,不应有显著差别,且应符合按分接头位置变化的规律.
