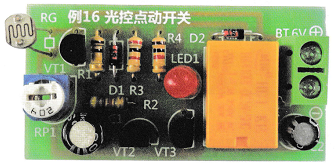

电路板外观及尺寸

焊装步骤1:

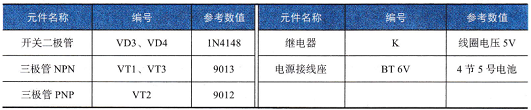

对照元件清单,将6只电阻焊装在相应的位置,然后焊装2只二极管,焊接电阻和二极管。

焊装步骤2:

焊接2只电解电容和1只发光二极管。

焊接电解电容和发光二极管

焊装步骤3:

将3只三极管焊好,VT1、VT3为NPN型的9013三极管,VT2为PNP型的9012三极管，焊接三极管

为避免外界阳光对红外接收二极管造成干扰,最好用黑色胶布将红外接收二极管的管身包上,仅保留前端开口,用于接收红外发射管的信号。即便这样,也还是要尽量避免在阳光充足的环境中调试。

仔细检查无误后,即可通电。刚接通电源时,红外接收管可以直接受到发射管发出的信号,继电器吸合,红色LED点亮。

成品效果演示1,使用完全不透光的遮挡物,放在发射和接收管之间,可以看到.继电器将会断开,LED熄灭。

移开遮挡物,继电器会重新吸台:如果发现电路不能可靠关断,首先要考虑周边阳光的光线影响,尽量远离外界光线,且,遮挡物泌须使用完全不透光的物品,本例实验中就选用了1mm厚的黑色胶皮垫作为运挡物:普通纸张等会因透光而导致电路工作不正常。
