直流工作点变化或调整

发布时间:2020/9/26 23:31:02 访问次数:1467

3 V锂电池供电，随着电池电压下降，直流工作点变化或调整可能引起其内部高压电源输出异常，导致像管出现闪烁、熄灭或高亮等故障。

通常使用具有“电池模拟功能”的直流电源进行供电特性验证，该类设备功率大，功能多，价格也昂贵，像增强器功率小，若采用这种设备则利用率低以至于研发成本高。基于恒流源控制LDO输出，设计一种模拟1.4 V~3.4 V锂电池充放电的DC-DC电路.

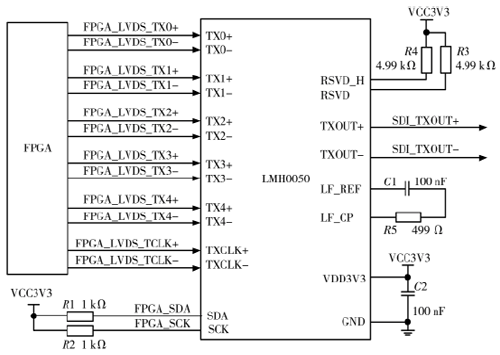

HD-SDI因为具有分辨率高、动态范围广以及在白平衡、对比度、亮度等方面的优异性，使之成为广播电视、高清成像及显示设备的主要接口，应用范围更加广泛。与此同时，高分辨率必然要更高的数据带宽进行传输，高数据带宽对传输信号的实时性和传输误码率提出了更高的要求。
