高频电路模拟技术实现低电压操作
发布时间:2020/8/24 19:39:58 访问次数:705

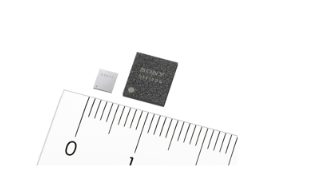

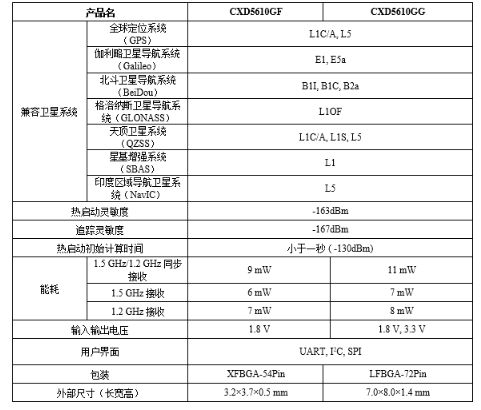

GNSS全球导航卫星定位接收系统芯片——CXD5610GF和CXD5610GG。
芯片主要面向物联网和可穿戴设备开发,兼容全球定位系统(GPS)、北斗卫星导航系统,以及伽利略卫星导航系统等。
双频定位操作与L1频段相比,在L5 GHz频段采用了新的信号方法,以缩小10倍的信号单元来测量GNSS的卫星与接收器之间的距离,从而提高了设备定位的精准度,并放大了卫星的传输功率,进而实现了更高精度、更高灵敏度的定位。
得益于索尼自主开发的算法,该芯片能够快速、准确地接收GNSS信号,就算在移动时受建筑物遮挡、可穿戴设备因手臂摆动而产生加速度等不断变化的接收环境中,也能实现比前代产品更稳定的定位。这样一来,即使在耗费时间更多的冷启动情况下,也能快速实现定位。
采用L5频段的新信号传输方式,可改善定位误差,索尼自主开发的数字信号处理技术,可以应对飞机通信产生的无线电干扰、欺骗攻击等造成的性能下降问题,从而提高抗干扰能力。
产品种类:MOSFETRoHS: 技术:Si安装风格:SMD/SMT封装 / 箱体:TO-263-3通道数量:1 Channel晶体管极性:P-ChannelVds-漏源极击穿电压:55 VId-连续漏极电流:70 A
产品种类:缓冲器和线路驱动器RoHS: 输入线路数量:1 Input输出线路数量:3 Output极性:Non-Inverting电源电压-最大:5.5 V电源电压-最小:3 V最小工作温度:- 55 C最大工作温度:+ 125 C安装风格:SMD/SMT封装 / 箱体:SOT-23-5封装:Cut Tape封装:MouseReel封装:Reel功能:Buffer/Line Driver 高度:1 mm (Max) 长度:3 mm 输出类型:3-State 静态电流:1 uA 系列: 技术:CMOS 宽度:1.5 mm 商标:ON Semiconductor 逻辑系列:VHC 逻辑类型:CMOS 通道数量:1 Channel 电源电流—最大值:1 uA 高电平输出电流:- 8 mA 输入信号类型:Single-Ended 低电平输出电流:8 mA 工作电源电压:3 V to 5.5 V Pd-功率耗散:200 mW 产品类型:Buffers & Line Drivers 传播延迟时间:11.5 ns at 3.3 V, 7.5 ns at 5 V
功耗低至惊人索尼自主开发的高频电路模拟技术可以实现低电压操作,而数字电路和软件算法则可以通过低时钟频率进行软件处理,实现了使该芯片在双频同步收发下的功耗做到了当前业内最低,仅有9mW(0.0.009 瓦),属于行业领先水平。
非易失性内存芯片内置非易失性存储器,用于存储固件等。这种设计无需添加外部安装的存储器,就可以更新固件,并且节省了空间,让物联网和可穿戴设备的设计更为紧凑。它还可以在产品内部完成数据处理,从而降低功耗,提高访问速度。
