SN75471P电容的参数和C和ESR的三种电容：铝电解电容，瓷片电容和钽电容。

铝电容是由铝箔刻槽氧化后再夹绝缘层卷制，然后再浸电解质液制成的，其原理是化学原理，电容充放电靠的是化学反应，电容对信号的响应速度受电解质中带电离子的移动速度限制，在频率较低(1M 以下)的滤波场合，ESR主要为铝萡电阻和电解液等效电阻的和，值比较大。铝电容的电解液会逐渐挥发而导致电容减小甚至失效，随温度升高挥发速度加快。温度每升高10度，电解电容的寿命会减半。如果电容在室温27 度时能使用10000小时的话，57度的环境下只能使用1250小时。铝电解电容尽量不要太靠近热源。

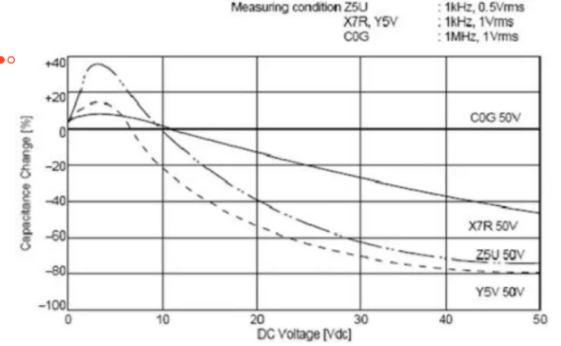

瓷片电容存放电靠的是物理反应，]应用到上G的场合。]瓷片电容因为介质不同，也呈现很大的差异。性能最好的是C0G材质的电容，温度系数小，不过材质介电常数小，所以容值不可能做太大。性能最差的是Z5U/Y5V材质，这种材质介电常数大，所以容值能做到几十微法。这种材质受温度影响和直流偏压(直流电压会致使材质极化，使电容量减小)影响很严重。C0G、X5R、Y5V三种材质电容受环境温度和直流工作电压的影响。

非隔离单端开关电源的三种基本电路：buck、boost、buck/boost中，都有电感中电流连续和电感中电流断续两种工作状态。电感中电流连续的工作状态，开关闭合时电感中电流并不为零，而是具有一个初始值。三种基本电路，电流连续和电流断续工作状态完全不同，电感的设计甚至电路中各元件的设计也完全不同。

时刻t1开关S闭合，理想电感中电流线性增加，这没有错。时刻t2开关S关断，电感中电流达到最大值。电流i2，就是图(02)中的Imax。而图(02)中的Ton，“线性”可并不等于成“正比”，“正比”仅仅是“线性”的一种特殊情况。“线性”和“正比”都搞不清楚，别奢谈什么电感中的电流。

红色方框中式子错误。错就错在把Imax或者的i2当成了Δi，没有考虑到在时刻t1电感中也可能有电流，或者说时刻t1电感中电流可能并不为零。
