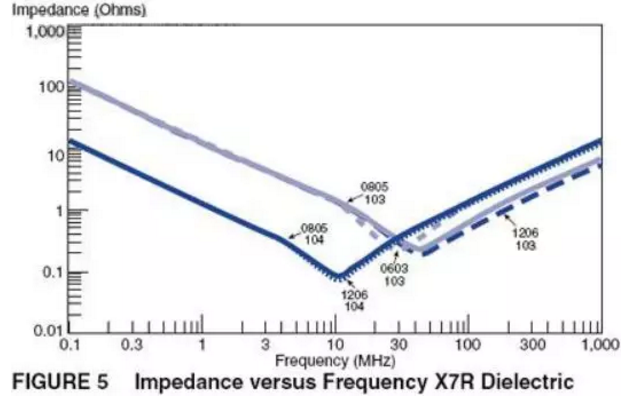

THS1215CDWG4电容等效串联电感。电容的管脚是存在电感的。低频应用时感抗较小,当频率较高时，就要考虑这个电感了。一个0805封装的0.1uF贴片电容，每管脚电感1.2nH，那么ESL是2.4nH，可以算一下C和ESL的谐振频率为10MHz左右，当频率高于10MHz，则电容体现为电感特性。

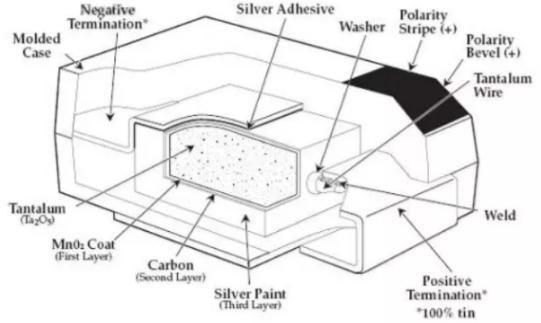

电容等效串联电阻。电容有一个等效串联电阻，当电容工作在谐振点频率时，电容的容抗和感抗大小相等，于是等效成一个电阻，这个电阻就是ESR。因电容结构不同而有很大差异。铝电解电容ESR一般由几百毫欧到几欧，瓷片电容一般为几十毫欧，钽电容介于铝电解电容和瓷片电容之间。

C5沒接时,基极,射极电圧随信号一起变动。

接C5时，基极的交流信号，被C5分流衰減，C5电容值够大则基极沒有交流信号，若C5电容值偏小，则基极会出现交流信号。

就是有接足夠电容值的C5接地，才叫共基极，也就是基极沒有交流信号，而射和集极都有交流信号。被"共"的什么都沒有成为无产阶级。

功率因数(Power Factor)是衡量电源模块气设备服从高低的一个系数。它的大小与电源模块路的负荷性子有关， 如白炽灯泡、电源模块阻炉等电源模块阻负荷的功率因数为1，一样平常具有电源模块感性负载的电源模块路功率因数都小于1。功率因数低，说明无功功率大， 从而降低了设备的行使率，增长了线路供电源模块损失。

在电源模块气领域的负载有三个基本品种：电源模块阻、电源模块容和电源模块感。电源模块阻是消费功率的器件，电源模块容和电源模块感是储存功率的器件。交流电源模块在纯电源模块阻负载上的电源模块压和电源模块流是同相位的，即相位差q = 0°，交流电源模块在纯电源模块容负载上的电源模块压和电源模块流关系是电源模块流超前电源模块压90°(q =90°)，交流电源模块在纯电源模块感负载上的电源模块压和电源模块流关系是电源模块流滞后电源模块压90°(q = -90°)。
