CR1206-8W-1503FTBCM会包含一个处理汽车12V电池量驱动器开关状态的微处理器。采用电阻电容和二极管等分立式无源器件通过接口电路将信号连接至微处理器。您必须细心保护微处理器免受电池电压、静电放电(ESD)、瞬态和反向电池的影响。为偏置开关输入提供附聚电流并确保开关接触点状态良好。

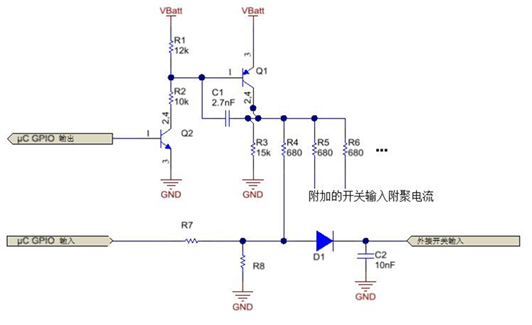

阐述了如何处理外部接地开关输入。电容C2分流ESD和瞬态能量；二极管D1阻止高压；电阻R4设置开关处的附聚电流；电阻R4与R8共同分压；电阻R1通过R3、晶体管Q1和Q2、电容C1以及通用的输入/输出(GPIO)引脚启用或禁用附聚电流。

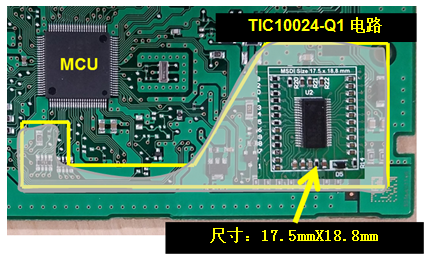

监控低功耗模式下的外部开关，需要使微处理器保持通电状态且处于激活状态。这意味着微处理控制器的稳压器也必须时刻保持激活状态。这导致在低功耗模式下全系统具有更高的静态电流,实现尺寸更小、空间利用率更高解决方案的特点.
